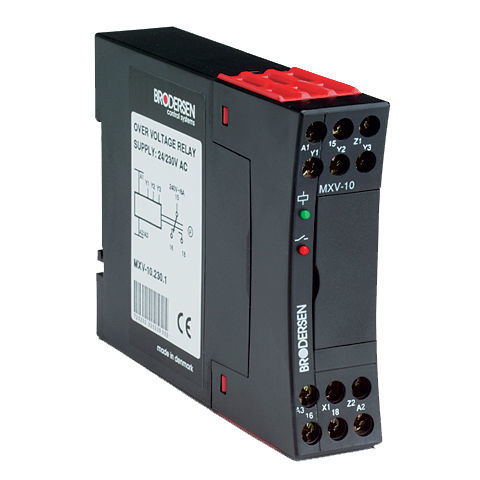

Relé de seguridad MXV-10

de tensión1NA/NCAC/DC

MXV-10 Relé de tensión monofásico Relé para el control de la tensión alterna en la red de alimentación, de acuerdo con la aplicación de equipos sensibles a la tensión de alimentación o como relé de alarma para el control de la tensión CC-batería. Relé de tensión monofásico para la detección de sobretensión o subtensión CA/CC El relé se suministra en dos variantes para sobretensión y subtensión. Sobretensión: Cuando la tensión supervisada sube y alcanza el valor de consigna determinado, que se ajusta en el panel frontal, el relé se activa. Cuando la cuando la tensión desciende y supera la consigna, menos la histéresis que se ajustable en el panel frontal, el relé se desactiva. Subtensión: Cuando la tensión controlada cae y alcanza la consigna el relé se excita. Cuando la tensión sube y supera la consigna , más la histéresis ajustable en el panel frontal, el relé se desactiva También hay una función de enclavamiento en la que el relé, después de activarse, permanecerá activado independientemente de la tensión de entrada permanecerá activado, independientemente de la tensión de entrada, hasta que el puente de enclavamiento o se desconecte la tensión de funcionamiento. Se utiliza normalmente en circuitos de seguridad. La función de contacto del relé también se puede invertir. El relé tiene una salida analógica de 2-10VDC que, cuando se conecta a un voltímetro externo se puede utilizar para el ajuste preciso de la punto de consigna. Características - Monitorización de 1-500VAC/DC en 5 rangos en una sola versión. - Consigna ajustable. - Histéresis ajustable de 0,5-20%. - Función de bloqueo automático (latch). - Inversión de la función de relé. - Salida SPDT y 2-10VDC con referencia a la consigna. - Tensión de alimentación 24VDC, 24/115VAC o 24/230VAC.
