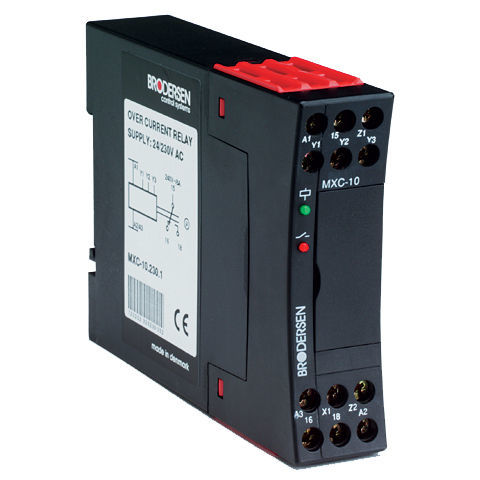

Relé de vigilancia de corriente MXC-10

de tensión1NA/NCAC/DC

El relé de corriente monofásico MXC-10 de Brodersen es un relé para el control de la falta de carga en aplicaciones con una corriente alterna y continua relativamente baja de hasta 2 A CA/CC. El relé puede utilizarse con ventajas como relé de alarma para la detección de sobrecargas de corta duración mediante la función de enclavamiento. El relé también se puede utilizar para corrientes de CA mayores con una derivación externa o un transformador de corriente. Un relé para supervisar la corriente alterna o continua mediante una derivación interna. El relé se suministra en dos variantes para sobrecorriente o subcorriente. Sobrecorriente: Cuando la corriente supervisada aumenta y alcanza el valor de consigna determinado, que se ajusta en el relé determinado, que se ajusta en el panel frontal, el relé se activa. Cuando la corriente disminuye y sobrepasa la consigna, menos la histéresis que se ajusta en el frontal, el relé se desexcita. Subcorriente: Cuando la corriente supervisada desciende y alcanza la consigna el relé se excita. Cuando la corriente sube y supera la consigna, más la histéresis ajustable en el panel frontal, el relé se desactiva También hay una función de enclavamiento en la que el relé, después de activarse, permanecerá activado, independientemente de la corriente de entrada permanecerá activado, independientemente de la corriente de entrada, hasta que se desconecte el puente de enclavamiento o la tensión de funcionamiento o se desconecte la tensión de funcionamiento. Se utiliza normalmente en circuitos de seguridad. La función de contacto del relé también puede invertirse. El relé tiene una salida analógica de 2-10 V CC que, conectada a un voltímetro externo, puede utilizarse para ajustar con precisión el valor de consigna ajuste preciso del punto de consigna. Características - Monitorización de 4mA - 2A AC/DC, en 5 rangos, en una sola versión. - Consigna ajustable. - Histéresis ajustable 0,5-20%. - Función de bloqueo automático (Latch). - Inversión de la función de relé.
