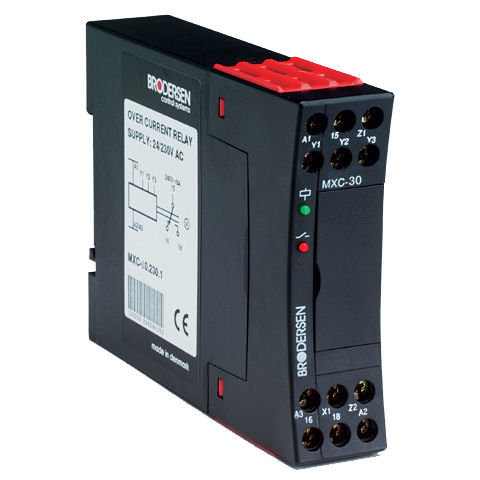

Relé de seguridad MXC-30

de tensiónde corriente1NA/NC

Un relais para la alta corriente de la CA o de la C.C. de la supervisión conectando transformator actual de la CA con la corriente secundary de la CA 0-1,0A o una desviación de la C.C. con la caída de voltaje de C.C. 0-60mV. El relais se entrega en dos variaciones para sobre-o corriente oculta. Sobreintensidad de corriente: Cuando la corriente supervisada se levanta y alcanza el setpoint resuelto, que se ajusta en el panel de delante, el relais se energiza. Cuando la corriente cae y pasa el setpoint, menos la histéresis que es ajustable en el frente, el relais se desenergiza. Corriente oculta: Cuando las gotas y los alcances actuales supervisados que el setpoint resuelto, que se ajusta en el panel de delante, el relais se energiza. nWhen las subidas y los pasos actuales el setpoint, más la histéresis que es ajustable en el frente, el relais se desenergiza allí es también una función del cierre donde el relais después de energizar seguirá energizado, sin importar corriente de entrada, hasta el puente del cierre o el voltaje de funcionamiento es disconnected. Utilizado típicamente en circuitos de seguridad. La función del contacto del relais puede también ser invertida. El relais tiene un análogo, 2-10V C.C., la salida que cuando está conectada con un voltímetro externo se puede utilizar para el ajuste exacto de setpoint.
