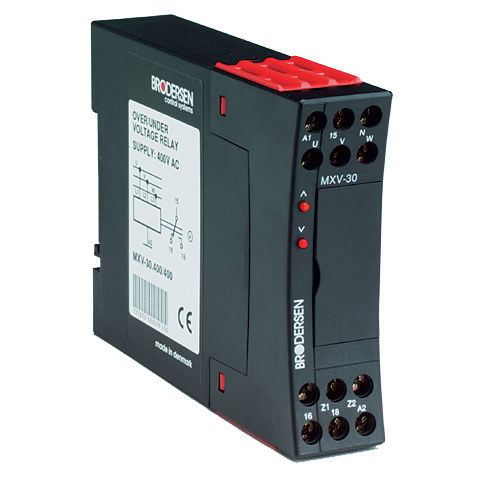

Relé de seguridad MXV-30

de tensión1NA/NCtrifásico

Un relé para controlar una alimentación de CA trifásica con/sin Neutro. Cuando la tensión de las 3 fases U,V,W (L1, L2, L3) está dentro del margen, ajustable en la parte frontal, el relé se excita. Si si una o varias tensiones de fase se salen de los límites, el relé se desexcita relé se desexcita. Un LED indica el exceso o la falta de tensión. Cuando cuando todas las tensiones vuelven a estar dentro de los límites, el relé vuelve a activarse. También existe una función de enclavamiento en la que el relé, tras desexcitarse desexcitado permanecerá desexcitado, independientemente de la tensión de entrada, hasta que el puente de enclavamiento o la tensión de funcionamiento se desconecten o se desconecte la tensión de funcionamiento. Se utiliza normalmente en circuitos de seguridad. La indicación LED sigue disponible cuando está bloqueado. Con la conexión de neutro, las capacidades de medición son óptimas, ya que Neutro funciona como referencia de medida. Sin Neutro, el genera una referencia de neutro a partir de las fases conectadas fases conectadas. Nota: 3x400 da una tensión nominal entre fases de 400VAC. La tensión entre Fase y Neutro será de 230VAC. Características - Supervisión de sobretensión y subtensión, en alimentación trifásica con o sin neutro. - Límites de tensión superior e inferior ajustables (80-99% /101-120% de Un). - Bloqueo automático (Latch). - Salida SPDT. - Tensión de funcionamiento separada 230V AC, o 400V AC.
