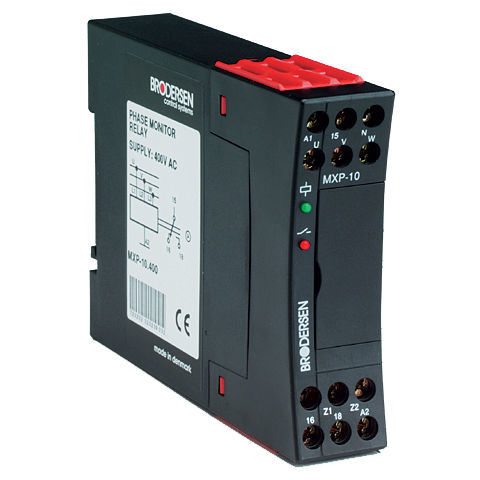

Relé de vigilancia de fases MXP-10

trifásicoACen riel DIN

El relé de supervisión de fase MXP-10 de Brodersen es un relé para supervisar la tensión de alimentación de los motores, a fin de garantizar que se dispone de los parámetros de fase correctos para el arranque y durante el funcionamiento. En caso de fallo de fase, la fase regenerada puede detectarse mediante asimetría o baja tensión (límite ajustable hasta el 95% de la tensión de medición). Un relé para supervisar una alimentación de CA trifásica con o sin Neutro. El relé supervisa que todas las fases estén disponibles y en la secuencia de fases correcta (U,V,W), que ninguna de las fases está más de 20°C entre sí y que una o más tensiones de fase no estén demasiado altas de las tensiones de fase no sean demasiado bajas. Cuando se el relé se activa. Si uno o varios de los criterios criterios, el relé se desactiva y un LED rojo indica el fallo fallo. La tensión nominal de fase es ajustable ± 15% de la versión de tensión seleccionada (3 x 115/3x230/3x400VAC). El límite de baja tensión también es ajustable del 60 al 98%, lo que permite la detección de una fase generada por el motor de una fase generada por el motor. Con la conexión del neutro, las capacidades de medición son óptimas, ya que El Neutro funciona como referencia de medida. Sin Neutro, el relé de genera una referencia de neutro a partir de las fases conectadas conectadas. Características - Supervisión de - Rotación de fases - Desplazamiento de fase inferior a 20 - Baja tensión - Tensión de medición ajustable Un +/- 15% de la tensión nominal Un. - Detección de baja tensión, ajustable 60- 98% de la tensión de medición Un. - Salida SPTD. - Tensión de funcionamiento a través de las fases V y W (L2 y L3).
