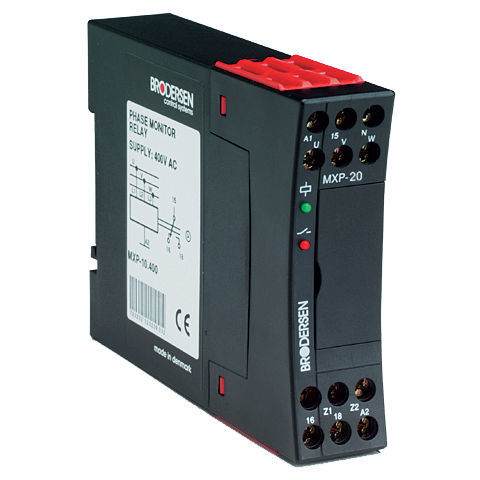

Relé de vigilancia de tensión MXP-20

de fasesde potenciaAC

Un relé para controlar una alimentación de CA trifásica con o sin Neutro. El relé controla que todas las fases estén disponibles y en la secuencia de fases correcta L1, L2, L3 (U,V,W), que ninguna de las fases esté desplazada más de 20° entre sí y que una o varias de las tensiones de fase no sean demasiado bajas. Cuando se cumplen los tres criterios el relé se activa. Si no se cumplen uno o varios de los criterios si uno o más de los criterios no se cumplen, el relé se desexcita y un LED rojo indica el fallo. Límites fijos para la activación y desactivación del relé de salida única. Con la conexión de Neutro las capacidades de medida son óptimas, ya que El neutro funciona como referencia de medida. Sin Neutro, el relé de genera una referencia de neutro a partir de las fases conectadas conectadas. Características: - Vigilancia de - Rotación de fases - Desplazamiento de fase inferior a 20 - Baja tensión - Salida SPTD. - Tensión de funcionamiento a través de las fases L2 y L3 (V y W). - Retardo= 0,5s para evitar fallos de energización y desenergización causadas por interferencias cortas.
