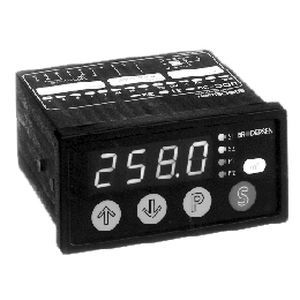

Indicador de proceso UDC-32

de temperaturade posiciónde potencia

El UDC-32 de Brodersen es un controlador de panel digital con pantalla LED de 4 dígitos. El medidor de panel se utiliza para la supervisión y medición deF - Tensión CA/CC - Corriente CA/CC - Temperatura con PT-100/500/1000, Ni-100, termistores y termopares. El microprocesador integrado linealiza completamente la temperatura. - Señales de proceso estándar El tipo de señal de entrada real y el rango de medición deben especificarse al realizar el pedido del medidor de panel. Panel frontal a prueba de salpicaduras con pantalla integrada, indicadores LED y teclado de 4 botones para programar el ajuste. Versión disponible con aislamiento galvánico entre la señal de entrada y la fuente de alimentación. El controlador del panel está basado en un microprocesador y es totalmente programable desde el teclado: - Selección del modo de relé de salida con 6 modos de salida diferentes. - Escala mínima/máxima. - Posición del punto decimal. - Consigna (1 ó 2). - Histéresis (por debajo o por encima de la consigna). - Corrección de la lectura (en caso de desviación entre el valor de medición real y la lectura). - Tiempo de actualización de la pantalla (0-10,0 seg.). - Retardo de encendido, relé de salida 1 y 2 individualmente (0-100,0 seg.). - Retardo de liberación, relé de salida 1 y 2 individualmente (0-100,0 seg.). Los ajustes se almacenan en una EEPROM y el cambio accidental de los ajustes preprogramados se evita mediante el bloqueo del teclado. Uno o dos relés de salida (UDC-32) con indicación por LED del relé activado. Carcasa normalizada (96 x 48 mm) con terminales enchufables en la parte trasera. Versiones con aislamiento galvánico entre la señal de entrada y la alimentación.
