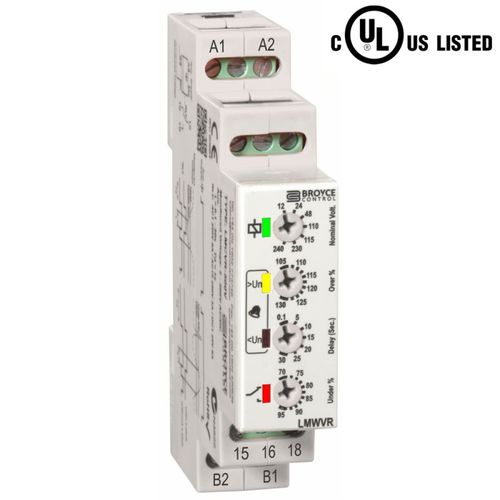

Relé de vigilancia de subtensión LMWVR

de sobretensión1NA/NCAC/DC

- Control de subtensión y sobretensión (ventana) - Niveles de disparo ajustables - Temporización ajustable - Alimentación auxiliar aislada - Salida de relé SPDT - 17,5 mm de ancho, montaje en carril DIN - Certificación UL El producto está diseñado para supervisar una tensión nominal en un suministro independiente y garantizar que se mantiene dentro de los límites establecidos. Para que el producto funcione, debe haber una fuente de alimentación auxiliar (necesaria para alimentar la unidad). Cuando se aplica la tensión supervisada, el relé se activa. Baja tensión: Si la tensión supervisada disminuye por debajo del nivel de disparo por baja tensión establecido, el relé se desactivará. La tensión debe aumentar por encima del nivel de disparo más el ajuste de histéresis establecido para que el relé vuelva a activarse. Sobretensión: Si la tensión supervisada aumenta por encima del nivel de disparo por sobretensión ajustado, el relé se desexcitará. La tensión debe disminuir por debajo del nivel de disparo menos el ajuste de histéresis para que el relé vuelva a activarse. Especificaciones - Función de supervisión: Subtensión y sobretensión - Nivel de disparo: Bajo: 70 - 90%/Sobre: 105 - 130% (de la tensión nominal seleccionada) - Histéresis: ≈2% - Tiempo de retardo: 0.1 - 30s - Dimensiones(mm): An:17,5 x Al:89 x Pr:66,5
