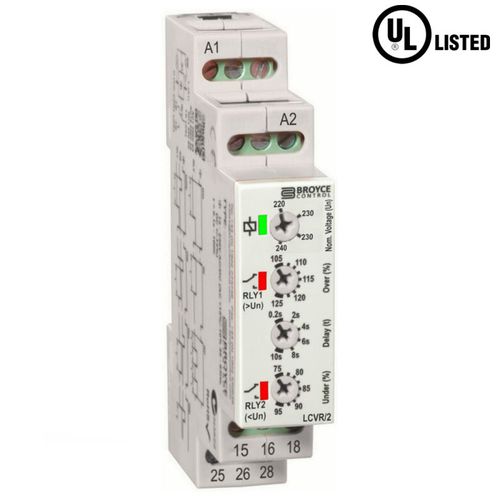

Relé de vigilancia de subtensión LCVR/2

de sobretensión1NA/NCAC

- Monitoreo de bajo y alto voltaje - Monitorea el propio suministro - Voltajes nominales seleccionables - Niveles de viaje ajustables - Retraso de tiempo ajustable - 2 x SPDT Salida de relé - 17,5 mm de ancho, montaje en riel DIN - Listado por la UL Cuando se aplica la energía, los relés de salida RLY1 y RLY2 se activarán siempre que el voltaje de suministro monitoreado esté por encima del nivel de disparo por bajo voltaje establecido y por debajo del nivel de disparo por sobre voltaje establecido. Bajo el voltaje: Si el voltaje disminuye por debajo del nivel de disparo por bajo voltaje establecido, RLY2 se desenergizará después del retardo establecido. La tensión debe aumentar por encima del nivel de disparo más el ajuste de histéresis establecido antes de que RLY2 se vuelva a activar. Sobre el voltaje: Si el voltaje aumenta por encima del nivel de disparo por sobrevoltaje establecido, RLY1 se desenergizará después del retardo establecido. La tensión debe disminuir por debajo del nivel de disparo menos el ajuste de histéresis establecido antes de que el relé RLY1 se vuelva a activar. Especificación - Función de vigilancia: Bajo y sobre voltaje - Tensión de alimentación monitorizada*: 110/115V o 220/230/240V AC 50/60Hz - Nivel de disparo: Bajo: 75 - 100% / Más: 100 - 125% - Histéresis: Módulo 3 (fijo) - Retraso de tiempo: 0.2 – 10s - Salida: 2 x SPDT 5A @ 250V (AC1) - Dimensiones (mm): L:17.5 x H:89 x D:66.5
