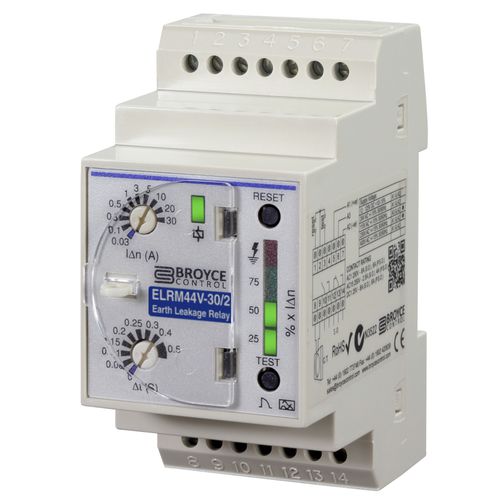

Relé de protección de fuga a tierra ELRM44V-3/2

1NA1NA/NCen riel DIN

- Tipo A - Relé de fuga de la Tierra - Ambos relés internos configurados para activarse en el viaje - Nivel de disparo seleccionable (0.03 - 3A) y Retraso de tiempo (0 - 0.5s) - Botones de prueba/restablecimiento local (y remoto opcional) - Aislado Suministro auxiliar - 1 x SPDT/1 x SPNO Salidas de relé - 44mm de ancho, montaje en riel DIN Este producto se utiliza junto con un transformador de corriente de equilibrio del núcleo externo (CBCT) y detectará las corrientes sinusoidales residuales alternas y las corrientes directas pulsantes. Ambos relés internos están configurados para activarse al activarse este producto en particular. Un nivel de disparo ajustable y un retardo de tiempo permiten ajustar el producto según el tipo de instalación que se va a proteger. Cuando el nivel de la corriente de fuga que se está controlando supera el nivel de disparo establecido, la unidad se disparará. Normalmente, el producto se utiliza junto con un dispositivo de conmutación externo (es decir, un disparo por derivación) y se controla normalmente mediante la salida de relé principal (RLY1). Existe la opción de utilizar la segunda salida de relé (RLY2) que puede utilizarse para hacer funcionar una lámpara del panel, por ejemplo, con fines de indicación visual. Se requiere una fuente auxiliar para alimentar este producto.
