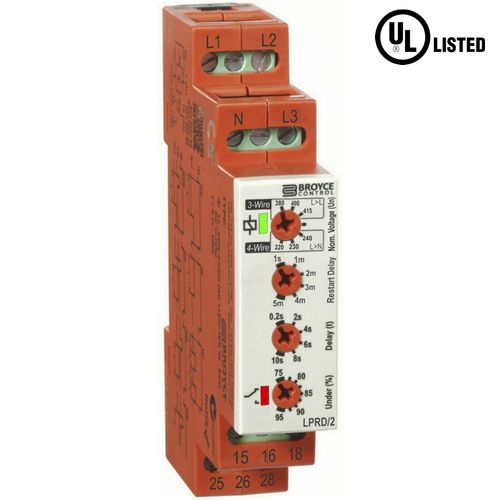

Relé de protección trifásico LPRD/2

de subtensiónde faseen riel DIN

LPRD/2 - Baja tensión con retardo de reinicio - Valores nominales seleccionables para tensiones de alimentación habituales de 3 ó 4 hilos - Detecta secuencia de fases incorrecta, pérdida de fase y neutro - Nivel de disparo y retardos ajustables - Salida de relé DPDT - 17,5 mm de ancho, montaje en carril DIN - Certificación UL El producto monitoriza su propio suministro trifásico y puede configurarse para monitorización a 3 ó 4 hilos. Para que el relé de salida se active, todas las fases (y el neutro, si procede) deben estar presentes, la secuencia de fases debe ser correcta y las tensiones de fase medidas deben estar por encima del nivel de disparo establecido. Si alguna de estas condiciones no se cumple, el relé se desexcitará. Un retardo de reinicio ajustable permite al usuario establecer un periodo de tiempo antes de que el relé pueda volver a activarse. Especificaciones - Función de supervisión: Baja tensión - Tensiones de alimentación supervisadas: (3 hilos) 380V, 400V o 415VAC/(4 hilos) 220V, 230V o 240VAC - Nivel de subdisparo: 75 - 95% del valor nominal seleccionado - Histéresis: ≈2% - Tiempo de retardo: 0.2 - 10s (Retardo de reencendido: 1s - 5m) - Salida: DPDT 5A @ 250V (AC1) - Dimensiones (mm): An:17.5 x Al:89 x Pr:66.5
