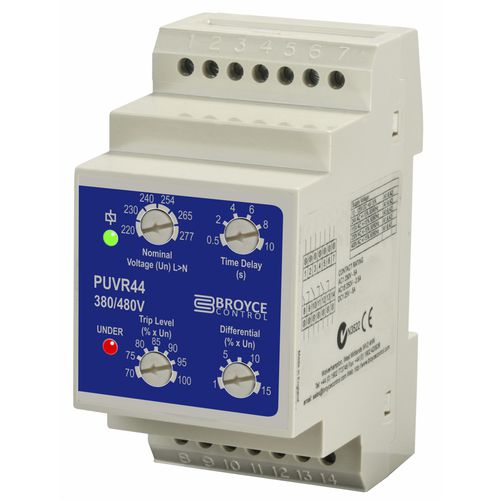

Relé de protección de subtensión PUVR44

2NA/NCtrifásicoen riel DIN

PUVR44 - Diseñado para soportar sobrecargas de hasta 125% (cont.), 150% (10s) - Monitorización de baja tensión - Supervisa la propia alimentación trifásica de 4 hilos - Tensiones nominales seleccionables - Nivel de disparo, temporización y diferencial ajustables - Salida de relé DPDT - 44 mm de ancho, montaje en carril DIN Cuando se aplica alimentación, el relé de salida se activará siempre que las tensiones de fase supervisadas estén por encima del nivel de disparo por subtensión establecido. El relé se desexcitará si alguna de las tensiones de fase desciende por debajo del nivel de disparo. La tensión debe aumentar por encima del nivel de disparo más el diferencial establecido antes de que el relé vuelva a activarse. Para realizar pruebas, es posible utilizar la unidad con una alimentación monofásica conectando las entradas L1, L2 y L3. Especificaciones - Función de vigilancia: Baja tensión - Tensiones nominales/de alimentación supervisadas: 220 V, 230 V, 240 V, 254 V, 265 V o 277 V CA - Nivel de subdisparo: 75 - 100% - Diferencial: 1 - 15% - Tiempo de retardo 0.5 - 10s - Salida: DPDT 8A @ 250V (AC1) - Dimensiones (mm): An:44 x Al:85 x Pr:63.5
