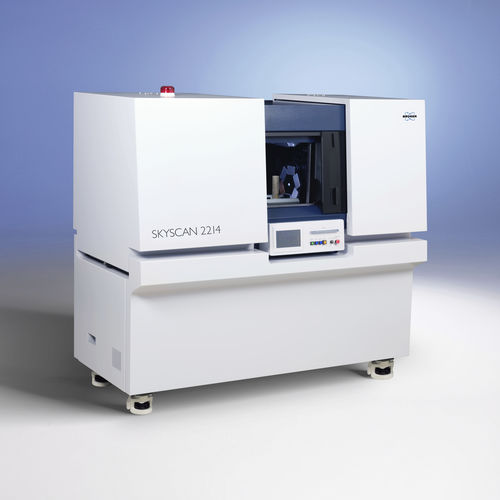

Máquina de tomografía computarizada de rayos X SKYSCAN 2214

3D

Microscopía de rayos X 3D en la nanoescala El nuevo nanotomógrafo de rayos X MULTISCAL SKYSCAN 2214 cubre el más amplio rango de tamaños de objetos y resoluciones espaciales en un solo instrumento. Abre posibilidades únicas para la obtención de imágenes en 3D y el modelado exacto de materiales geológicos en la exploración de petróleo y gas, materiales compuestos, baterías de Li, pilas de combustible, ensamblajes electrónicos, así como aplicaciones preclínicas ex-vivo como en la obtención de imágenes de pulmón o la vascularización de tumores. El instrumento permite el escaneo y la reconstrucción no destructiva en 3D de la microestructura interna de objetos de hasta >300 mm de diámetro, así como la resolución submicrónica para muestras pequeñas. El software de reconstrucción 3D jerárquica más rápido del mundo acelera la imagen de la microestructura interna de los objetos de 10 a 100 veces en comparación con los algoritmos utilizados tradicionalmente o la reconstrucción acelerada por la GPU. El sistema contiene una fuente de rayos X de "tipo abierto" [bombeado] con un tamaño de punto de <0,5 micrones y una ventana de diamante. Puede ser equipado con uno a cuatro detectores de Rayos X: panel plano para objetos grandes, CCD refrigerado de 11Mp con amplio campo de visión, CCD refrigerado de 11Mp con campo de visión medio, CCD refrigerado de 8Mp para la más alta resolución espacial. La geometría de adquisición automáticamente variable y el mejoramiento del contraste de fase permiten obtener la mejor calidad posible en un tiempo de exploración relativamente corto.
