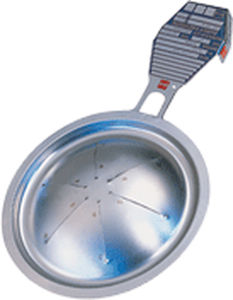

Disco de ruptura de acción directa Type D

de composite

El Disco de Explosión Compuesto tipo D consiste en una parte superior de metal ranurado y una membrana de sellado plástico o metálico que se encuentra en el lado cóncavo o en el lado presurizado de la sección superior. La sección superior es la zona de presión y controla el tarado de explosión del disco. Dado que en la sección superior se tienen ranuras abiertas, el sellado es el que aísla del medio de proceso y evita las fugas. Como el Disco de Explosión de metal sólido tipo B, el disco compuesto tipo D es un disco de forma abombada con un encaje angular. La presión es aplicada al lado cóncavo sometiendo al disco de metal a una carga de presión El material de sellado en el disco de explosión tipo D es fino y está sujeto a posibles daños por sustancias extrañas en la superficie de asiento o bridas. Puede ser conveniente utilizar un anillo de metal de mayor calibre que esté permanentemente instalado en el área de asiento del sellado plástico o metálico. Este tipo de ensamblaje se llama disco de explosión tipo DR. Cuando se utilizan dos anillos el ensamblaje se llama disco de explosión tipo DRR.
