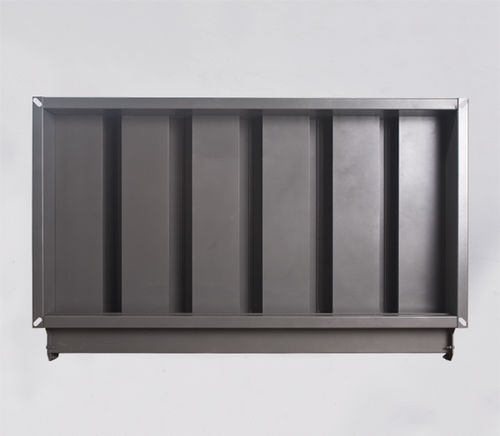

Rejilla filtradora de toma de aire BSTF series

MODELO - BSTF : Rejilla con trampilla de arena tipo cajón. - BSTL : Rejilla de descarga de arena de fondo. MATERIAL La carcasa del producto está fabricada en chapa galvanizada. USO Las rejillas de retención de arena se utilizan en los extremos de las líneas de succión y suministro de los conductos de aire para proteger el sistema de ventilación prefiltrando el aire en los ambientes donde la concentración de polvo es densa. Tiene una estructura de hoja de perfil en U y las hojas se instalan por disposición transversal en la carcasa en dirección vertical. Mientras que la eficiencia de retención de partículas es de %30 - %78 para partículas con dimensiones entre 75 - 700 μm, aumenta hasta %70 - %97 para partículas con dimensiones entre 350 - 750 μm. El pricipio de trabajo de la rejilla de la trampa de arena tipo cajón es; primero, las partículas de polvo, transportadas con aire, golpean a las cuchillas con el efecto de la fuerza centrífuga y luego se separan del aire y las partículas se acumulan en el cajón al pasar a través de los agujeros en el fondo de la rejilla de la trampa de arena, después de lo cual el polvo puede ser simplemente descargado desde el cajón. La única diferencia de la rejilla de descarga inferior es que descarga el polvo directamente a través de sus orificios inferiores sin recogerlo en el cajón. También hay disponibles bridas de 20, 25, 30 y 35 mm. RECUBRIMIENTO - Pintura electrostática en polvo (los colores estándar son RAL 9010 y RAL 9016) - Dependiendo de la demanda, todos los colores en otros códigos RAL también se proporcionan. MONTAJE - Instalación con tornillo - Instalación en conducto con perno M.8 o M.10 CÓDIGO DE PEDIDO Modelo / Dimensiones estándar / Tipo de revestimiento SÍMBOLOS W (mm) : Longitud del cuello H (mm) : Ancho del cuello EPC : Pintura al polvo eloctrostática
