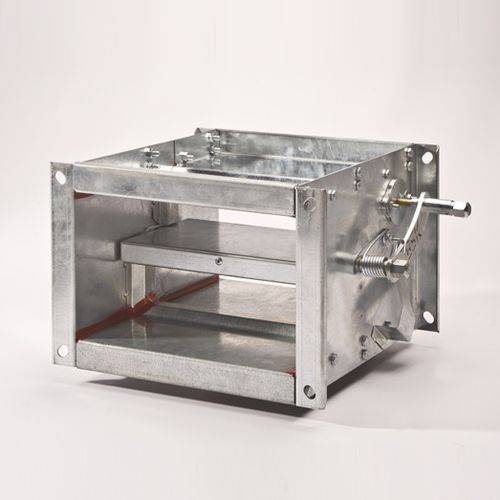

Compuerta cortafuegos rectangular BFDQ series

MODELO BFDQ: Compuerta cortafuegos rectangular con fusible que se funde a 72°C MATERIAL La carcasa y las hojas de los productos se fabrican en chapa galvanizada de 1,5 mm y el mango del amortiguador en chapa DKP galvanizada de 5 mm. Además, se utiliza lana de roca resistente al fuego con una densidad de 70 kg/m y un espesor de 20 mm entre las paredes de las cuchillas. USO Las compuertas cortafuegos se utilizan para evitar la propagación del fuego y del humo a través de los sistemas de ventilación de los edificios. Cuando el mecanismo de fusible alcanza los 72°C, cierra la compuerta accionando el resorte de retorno y de esta manera evita que el fuego se propague a otros ambientes. Las compuertas cortafuegos también se pueden controlar con servomotor mediante un sistema de automatización. En las compuertas cortahumo, la compuerta se abre por medio de un servomotor de 24 ó 220 voltios comandado según la señal proveniente del sistema de automatización y se realiza la extracción de humos. El eslabón fusible se fija en la superficie donde está fijada la manivela del amortiguador, de forma que se pueda sustituir fácilmente. La instalación de las láminas de la carcasa entre sí se realiza con perno y tuerca. Se aplica silicona roja impermeable y resistente al fuego a las juntas. MONTAJE Instalación en el conducto de aire. Montaje a pared con pieza de transición a pared. ACCESORIOS VDP : Pieza de transición de pared SM : Servomotor (22 voltios o 220 voltios) CÓDIGO DE PEDIDO Modelo / Dimensiones estándar / Accesorio SÍMBOLOS W (mm) : Longitud del cuello H (mm) : Ancho del cuello
