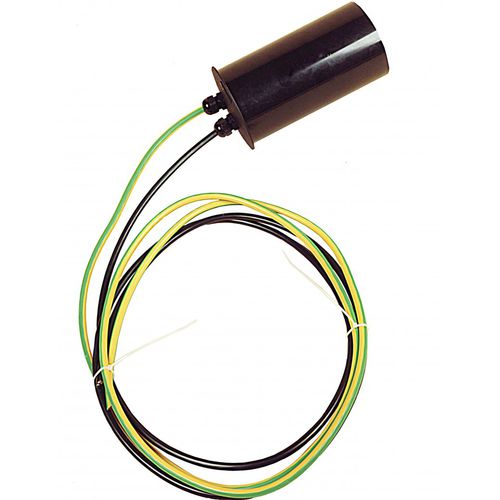

Atenuador de tensión 6000-0001

Las tuberías enterradas que corren paralelas a los sistemas de transmisión de energía de CA de alto voltaje pueden ser afectadas adversamente por la proximidad de estas líneas aéreas. Los dispositivos de mitigación de CA se utilizan cuando la interferencia de CA se produce en una tubería. Debido al acoplamiento inductivo, los voltajes de CA entre la tubería y el suelo circundante son inevitables. Los voltajes inducidos pueden alcanzar niveles peligrosos, causando tanto un riesgo de seguridad para el personal de operación de la tubería como un riesgo de corrosión de la misma. Las unidades actúan como dispositivos de bloqueo a los voltajes de CC, pero permiten la descarga de corriente CA a través de las tierras conectadas a ellas, reduciendo así los efectos de interferencia CA sin comprometer el sistema de protección catódica de la tubería. Los cables estándar son de 2 metros de largo 16mm² negro, verde/amarillo. Se pueden suministrar otros tipos, longitudes y tamaños de cable para adaptarse a los requisitos específicos del cliente. Información adicional: -Las tensiones de seguridad máximas permitidas a las que pueden estar expuestos el personal y los equipos están definidas en los códigos y normas de seguridad internacionales. -Es necesario considerar las medidas de puesta a tierra para mantener la magnitud de los voltajes de CA dentro de los límites aceptables. Especificaciones Pesos y dimensiones -Peso: 4,4 kg incluyendo las colas de los cables de 2m -Dimensiones: (aprox.): 280 mm de largo x 125 mm de diámetro Características de DC -Voltaje inverso del código: 1600V (2 x 800V) -Promedio actual de la CD: 35A (nom) -Corriente máxima 10mS: 1300A -Corriente de energía de choque: 8450A -Tensión en el dispositivo para un flujo de corriente de 1mA: > 0,9V hacia adelante/atrás -Tensión a través del dispositivo para un flujo de corriente de 10mA: >1.1V hacia adelante/atrás
