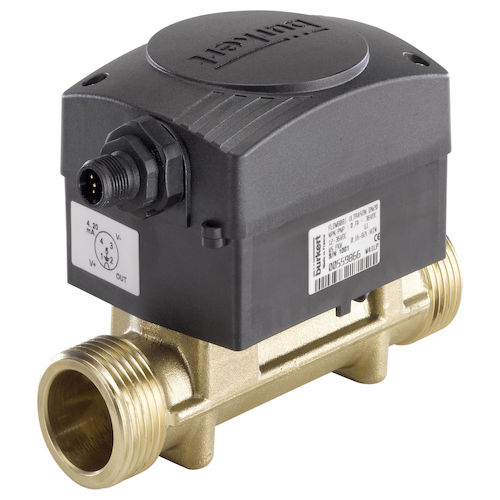

Caudalímetro por ultrasonidos 8081

volumétricopara aguaDN25 - 1"

El sensor de flujo por ultrasonidos, tipo 8081, es apropiado para medir el flujo del agua. Se compone de un módulo electrónico y de un racor de latón con tubo de medición integrado. La combinación de un regulador y de una válvula reguladora permite crear fácilmente tramos de regulación de flujo. La conexión eléctrica se efectúa con un conector de equipo de 5 pines M12 de varios polos. El sensor dispone de las salidas siguientes en función del modelo: - Una salida de pulsos o - Una salida de pulsos y una salida de corriente 4-20 mA. Todos los modelos se suministran con tres rangos de flujo diferentes: - Modelo QN 0,6 DN15: 0,06 a 20 l/min (tamaño nominal 0,6 m3/h, es decir, 10 l/min) - Modelo QN 1,5 DN15: 0,1 a 50 l/min (tamaño nominal 1,5 m3/h, es decir, 25 l/min) - Modelo QN 2,5 DN20: 0,16 a 82 l/min (tamaño nominal 2,5 m3/h, es decir, 41 l/min) - Modelo QN 3,5 DN25: 0,6 a 116 l/min (tamaño nominal 3,5 m3/h, es decir, 58 l/min) - Modelo QN 6,0 DN25: 1 a 200 l/min (tamaño nominal 6,0 m3/h, es decir, 100 l/min) Sensor de flujo por ultrasonidos que utiliza el método de tiempo de ciclo Rango dinámico ≥ 1:250 Reducida pérdida de presión No requiere tramos de estabilización en la entrada ni en la salida
