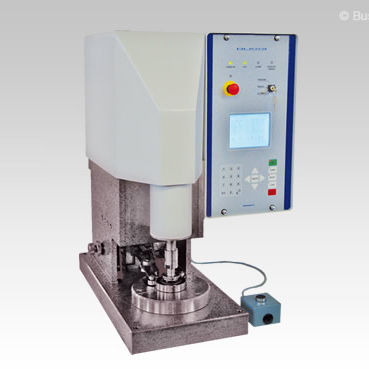

Instrumento de medida del ángulo de contacto

con contactoindustrialpara rodamientos de bolas

Máquina «tipo 1» Campo dimensional: rodamientos Ø 20 – 180 mm. Altura 4 – 40 mm. Máquina «tipo 2» Campo dimensional: rodamientos Ø 100 – 360 mm. Altura 16 – 58 mm. Prestaciones: • Control de presencia de bola (excepto para los rodamientos ciegos) • Rodamientos ciegos: es posible realizar la medición, mediante la colocación de una pequeña herramienta en la jaula • Medición del ángulo de contacto: visualización directa en grados y décimas de grado (por ejemplo, 16,5 °) • Rango de medición: 0 – 89,9 ° • Resolución: 0,1 ° • Precisión de medición: ± 0,20 ° • Tiempo ciclo: máquina “tipo 1” – 14 segundos, máquina “tipo 2” – 17 segundos • Productividad/hora: máquina “tipo 1” – 250 rodamientos, máquina “tipo 2” – 210 rodamientos • Memoria: 1500 tipos de rodamientos • Datos para configurar (sólo la primera vez, desde el panel de la máquina o por medio de PC): tipo de rodamiento, diámetro primitivo, diámetro de la bola, numero de bolas, número de revoluciones, número de revoluciones de medida, carga del husillo. • Para la aceptación-rechazo de los rodamientos, para cada tipo de rodamiento, es posible establecer el valor mínimo y máximo de ángulo de contacto. (por ejemplo, 25,0 ° ± 2,5 °) • La máquina muestra el ángulo de contacto de manera: A) Fija, en negro sobre blanco, para los valores dentro del rango establecido B) Intermitente, para los valores fuera del rango establecido, con una señal de rechazo de los rodamientos • Visualización directa de la carga: máquina “tipo 1”: daN 1,5 ÷ 47, máquina “tipo 2”: daN 2,7 ÷ 76 • Auto-diagnóstico: señales de mal funcionamiento • La máquina se puede conectar a un PC para cargar y descargar datos (por ejemplo, informes de medición)
