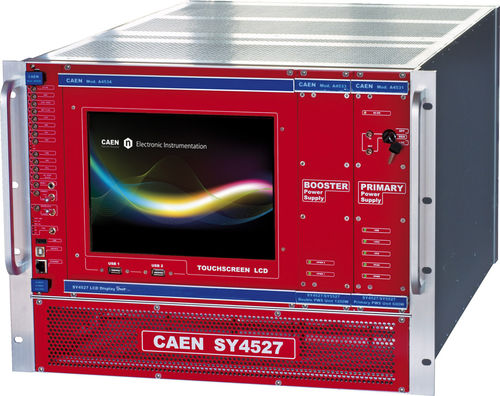

Unidad de distribución de alimentación en bastidor SY4527

rack de 19"modulableconmutada a través de Internet

El sistema SY4527 es la versión experimental totalmente equipada de una nueva línea de sistemas de alimentación que representan la última propuesta de CAEN en materia de alimentación de Alta Tensión y Baja Tensión. Este sistema esboza un enfoque completamente nuevo de la generación y distribución de energía al permitir el alojamiento, en el mismo mainframe, de una amplia gama de tarjetas con diferentes funciones, como tarjetas de Alta/Baja Tensión, tarjetas de E/S genéricas (monitores de temperatura, presión, etc.) y controladores de rama, donde estos últimos se utilizan para controlar otros generadores y distribuidores remotos. Modularidad, flexibilidad y fiabilidad son los puntos clave de su diseño, lo que permite a este módulo cumplir los requisitos necesarios en una amplia gama de condiciones experimentales. El mainframe está alojado en un rack euro-mecánico de 19″ de ancho y 8U de alto y alberga cuatro secciones principales: la sección de placas, con 16 ranuras para alojar placas, distribuidores y controladores de rama; hay disponible una versión de "bajo coste" con 10 ranuras (NOVEDAD) la Sección de Bandeja de Ventiladores, que aloja 6 ventiladores dispuestos en dos filas, con regulación programable de la velocidad de rotación; la sección de fuente de alimentación, que consta de la fuente de alimentación primaria y hasta 3 fuentes de alimentación; la Sección de CPU y Panel Frontal, que incluye todas las instalaciones de interfaz. El controlador de la CPU está disponible en 3 versiones diferentes: BÁSICO, AVANZADO y COMPLETO. La versión BASIC proporciona todas las interfaces de comunicación, el control RESET, el control INTERLOCK y los LEDs de estado. La versión AVANZADA también proporciona los conectores de gestión de handshake del haz (CH-ON, GEN, VSEL, ISEL). La versión FULL proporciona el conjunto completo de conectores de panel, la sección de control ENABLE y el control de velocidad del ventilador.
