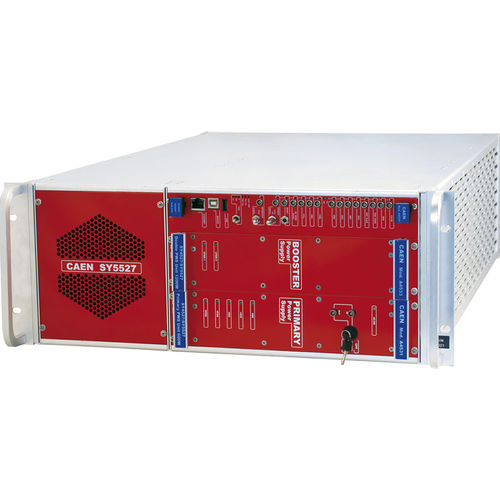

Unidad de distribución de alimentación en bastidor SY5527

rack de 19"modulable

El SY5527 es la versión experimental totalmente equipada de una nueva línea de sistemas de alimentación que representa la última propuesta de CAEN en materia de alimentación de Alta y Baja Tensión. Este sistema esboza un enfoque completamente nuevo de la generación y distribución de energía al permitir el alojamiento, en el mismo mainframe, de una amplia gama de placas con diferentes funciones, como placas de Alta/Baja Tensión, placas de E/S genéricas (temperatura, monitores de presión, etc.) y controladores de rama, donde estos últimos se utilizan para controlar otros generadores y distribuidores remotos. La modularidad, la flexibilidad y la fiabilidad son los puntos clave de su diseño, lo que permite que este módulo cumpla los requisitos necesarios en una amplia gama de condiciones experimentales. El mainframe está alojado en un rack euro-mecánico de 19″ de ancho y 4U de alto y alberga cuatro secciones principales: la Sección de Placas, con 6 ranuras para alojar placas, distribuidores y controladores de rama; está disponible la versión "Low cost" con 4 ranuras (NUEVO) la Sección de Bandeja de Ventiladores, que alberga 3 ventiladores dispuestos en dos filas, con regulación de velocidad de rotación programable la Sección de CPU y Panel Frontal, que incluye todas las instalaciones de interfaz. la Sección de la Fuente de Alimentación, que consta de la fuente de alimentación primaria y de hasta 2 fuentes de alimentación; la versión "Low cost" sólo tiene la fuente de alimentación primaria El controlador de la CPU está disponible en 3 versiones diferentes: BASIC, ADVANCED y FULL.
