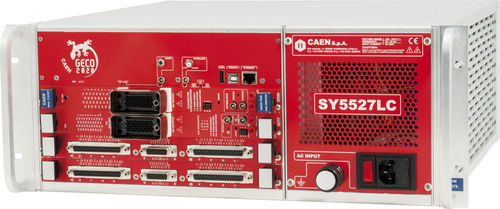

Unidad de distribución de alimentación en bastidor SY5527LC

rack de 19"modulableconmutada a través de Internet

El sistema SY5527LC es la versión compacta Low Cost de una nueva línea de sistemas de alimentación que representan la última propuesta de CAEN en materia de Alimentación en Alta y Baja Tensión. Este sistema esboza un enfoque completamente nuevo de la generación y distribución de energía al permitir el alojamiento, en el mismo mainframe, de una amplia gama de tarjetas con diferentes funciones, como tarjetas de Alta/Baja Tensión, tarjetas de E/S genéricas (monitores de temperatura, presión, etc.) y controladores de rama, donde estos últimos se utilizan para controlar otros generadores y distribuidores remotos. Modularidad, flexibilidad y fiabilidad son los puntos clave de su diseño, lo que permite a este módulo cumplir los requisitos necesarios en una amplia gama de condiciones experimentales. El ordenador central está alojado en un bastidor euro-mecánico de 4U de altura y alberga cuatro secciones principales: la sección de tarjetas, con 4 ranuras para alojar tarjetas de alimentación, distribuidores y controladores de rama; la Sección de Bandeja de Ventiladores, que aloja 3 ventiladores, con regulación programable de la velocidad de rotación; la Sección de Fuente de Alimentación, que aloja la fuente de alimentación de 400 W; la Sección CPU, que incluye todas las instalaciones de interfaz. La interfaz del software de usuario presenta la facilidad de uso habitual de los sistemas CAEN anteriores. La línea completa de placas de alimentación y distribuidores que se ha desarrollado especialmente para SY1527 y SY2527 es totalmente compatible con los nuevos ordenadores centrales. El sistema también permite trabajar con soluciones de alimentación compuestas por "controladores de rama (alojados en el ordenador central del sistema) y tarjetas remotas en el detector (fabricadas para tolerar campos magnéticos y radiaciones).
