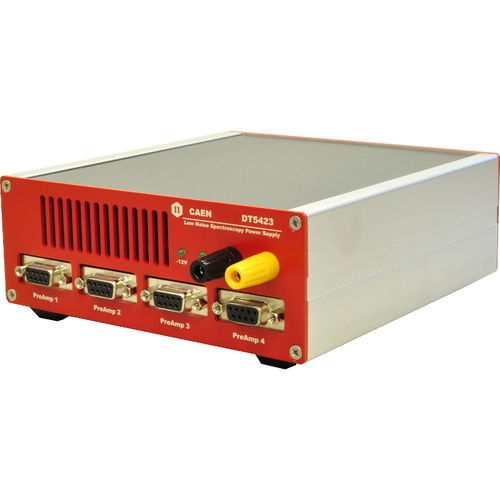

Distribución de energía DT5423

Cuatro conectores DB9 (±12 V) para alimentar los preamplificadores A1422 Un conector para alimentar digitalizadores de sobremesa de la familia DT57xx Ondulación: < 5 mVpp en la alimentación del preamplificador; < 10 mVpp en la alimentación del digitalizador Vista general El DT5423 es una fuente de alimentación de sobremesa para los preamplificadores A1422 y A1424 y la familia de digitalizadores DT57xx. Proporciona cuatro conectores hembra estándar de 9 patillas "tipo D" para alimentar hasta cuatro preamplificadores A1422 o A1424 más un conector de enchufe para alimentar los digitalizadores de sobremesa DT57xx. Cada salida está filtrada. La fuente de alimentación de +12 V para el digitalizador se suministra a través de un conector DIN circular en miniatura apantallado de 6 patillas. El kit incluye el cable (de 1,5 m de longitud) para conectar la salida de alimentación del digitalizador con los digitalizadores de sobremesa DT57xx (conector de alimentación CC de 2,1 mm). Especificaciones técnicas Embalaje mecánico Módulo de sobremesa (154x50x164 mm3). Peso 1,65 kg PreAmp 1,2,3,4 - +12 V / 400 mA (total máximo para 4 salidas) -12V / 200 mA (total máximo para 4 salidas) 4 conectores Sub D9 hembra Alimentación del digitalizador - +12V / 2,1 A Conector mini DIN circular blindado TE Connectivity tipo 5750071-1 6MINI-DIN Rendimiento de ruido - ±12V OUT en conectores PreAmp 1÷4: ripple 5 mVpp +12V OUT en el conector Digitizer Supply: ripple 10 mVpp Condiciones de medida: osciloscopio de ancho de banda limitado a 20 MHz, acoplado en CA, carga capacitiva de 10 nF en OUT en medición, OUT a plena carga (400 mA totales en + 12V OUT en los conectores PreAmp 1÷4; 200 mA totales en - 12V OUT en los conectores Preamp 1÷4; 2,1 A en el conector + 12V Digitizer Supply). Entrada 230V ~ 50Hz o 115V ~ 60Hz; Entrada tipo C14 (con fusible) Fusible - 230V: T500mA; 110V: T1A 5 x 20mm
