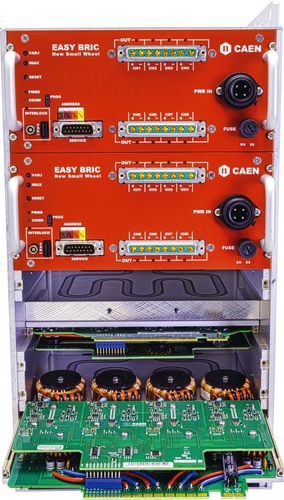

Convertidor DC/DC de potencia EASY BRIC1

Fuente de alimentación DC/DC EASY6000 Tolerancia al campo magnético y a la radiación Radiación ionizante (dosis total) 200 Gy Daño por desplazamiento 5,8-1012 1-MeV n/cm2 Fluencia de evento único 1,0-1012 p/cm2 (E > 20 MeV) Campo magnético 0,5 T 8 canales positivos 10 ÷ 12 V / 16 A 300 V DC Tensión de entrada Vset por trimmer On/Off para cada canal Canales supervisados y protegidos individualmente Capacidad de enclavamiento servicio de 48 V de encendido/apagado local y remoto Retorno flotante individual Refrigeración por líquido El convertidor intermedio tolerante a B y Rad (BRIC) es un nuevo producto de la familia EASY construido para soportar las duras condiciones del LHC de alta luminosidad en el CERN. Su diseño se inició en 2016 aprovechando toda la experiencia que CAEN acumuló con la construcción del LHC y los años de funcionamiento. Una campaña de pruebas cuidadosamente planificada validó todos los componentes hasta 200 Gy TID, así como el módulo completo. Esta dosis total es la que se espera alcanzar en la mayoría de las áreas experimentales del HL-LHC a finales de 2035. También se realizaron pruebas de campo magnético, y el BRIC 1 ha mostrado eficiencias superiores al 80% hasta 0,5 T, sin importar la orientación de las líneas de campo respecto al canal DC-DC y, por tanto, las bobinas magnéticas presentes en la placa.
