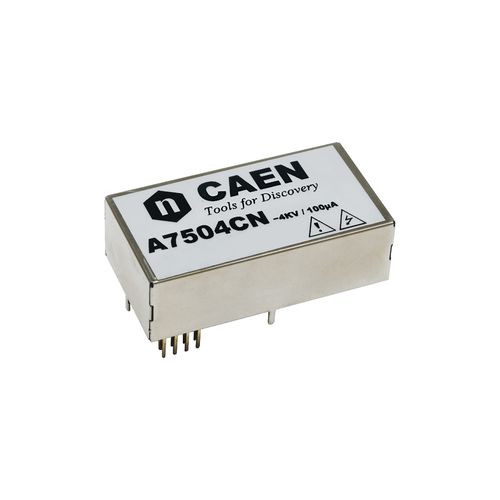

Módulo de potencia A7504C

rangos de salida de 4 kV/100 µA Disponible con polaridad positiva o negativa Formato compacto: 29x54x16 mm3 (AnxLxAl) El A7504C es un convertidor CC/CC de alta tensión, monocanal, de alta eficiencia y bajo nivel de ruido en un formato para montaje en PCB. Proporciona una tensión de salida programable y monitorizable que oscila entre 0 y 4 kV, cuando se alimenta con una entrada de +12 V. Está disponible con tensión de salida positiva o negativa. La tensión de salida se regula proporcionando una tensión externa de 0 a +2,5 V (Vset). La tarjeta está provista de una protección contra sobrecorriente: si se consume una corriente superior al valor máximo de Iout, el módulo no se daña. Gracias a su excelente estabilidad y a su diseño especial, la fuente de alimentación A7504C está diseñada para funcionar en entornos adversos y con fuertes variaciones de temperatura. El módulo está diseñado en una placa de circuito impreso FR4, revestida y alojada en una caja de acero DC01. Los componentes de la biblioteca CAD Altium y los modelos paso a paso en 3D están disponibles previa solicitud. Detección de sobrecorriente si el canal intenta consumir una corriente superior a Iset, la tensión de salida varía para mantener la corriente por debajo del límite Iset. El canal se comporta como un generador de corriente. Especificaciones técnicas Embalaje Material: DC01; dimensión: An=29 mm ; L=54 mm ; Al=16 mm Clavijas de contacto - Cabezal de tira macho; paso de 2,54 mm; bronce fosforoso; aislante UL94V0 Temperatura de funcionamiento - -55° C ÷ +80° C Temperatura de almacenaje -55° C ÷ +85° C Número de canales - 1 Corriente máxima de salida (Iout) - 100 µA a +4 kV Tensión de salida (Vout) - 0 ÷ 4 kV Ondulación de salida (carga completa) - Típico 10mVpp; Máximo 15mVpp Vout / Coeficiente de temperatura - 1000 V) ΔVout/Vout (para variaciones de ±5% Vin) - <1,5 X 10-3 @ escala completa
