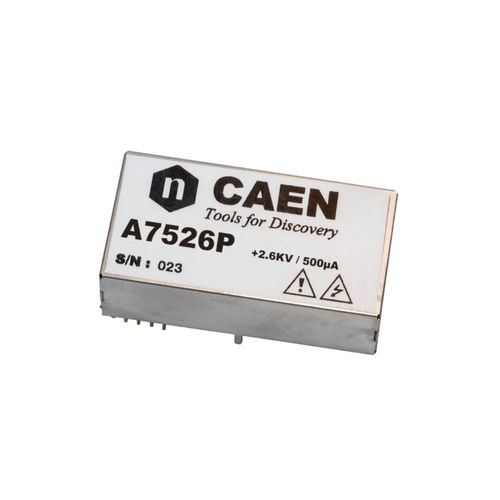

Módulo de potencia A7526

Alto rendimiento rangos de salida de 2600 V/500 µA Disponible con polaridad positiva o negativa Encapsulado compacto: 29x54x16 mm3 (AnxLxAl) Visión general El A7526 es un convertidor CC/CC de alta tensión, monocanal, de alta eficiencia y bajo nivel de ruido, montado en una placa de circuito impreso. Proporciona una tensión de salida programable y monitorizable que oscila entre 0 y 2600 V, cuando se alimenta con una entrada de +12 V. Está disponible con tensión de salida positiva o negativa. La tensión de salida se regula proporcionando una tensión externa de 0 a +2 V (Vset). La tarjeta está provista de una protección contra sobrecorriente: si se consume una corriente superior al valor máximo de Iout, el módulo no se daña. Gracias a su excelente estabilidad y a su diseño especial, la fuente de alimentación A7526 está diseñada para funcionar en entornos adversos y con fuertes variaciones de temperatura. El módulo está diseñado en una placa de circuito impreso FR4, revestida y alojada en una caja de acero DC01. Los componentes de la biblioteca CAD Altium y los modelos paso a paso en 3D están disponibles previa solicitud. Detección de sobrecorriente si el canal intenta consumir una corriente superior a Iset, la tensión de salida varía para mantener la corriente por debajo del límite Iset. El canal se comporta como un generador de corriente. Especificaciones técnicas Embalaje Material: DC01; dimensión: An=29 mm ; L=54 mm ; Al=16 mm Número de canales - 1 Corriente de salida máxima (Iout) - 500μA @ ±2600 V Tensión de salida (Vout) - 0 ÷ ±2600 V Pines de contacto - Cabezal de tira macho; paso de 2,54 mm; bronce fosforoso; aislante UL94V0 Protección - Sobrecorriente, cortocircuito, chispas y humedad Temperatura de funcionamiento - -55° C ÷ +80° C Temperatura de almacenamiento - -55° C ÷ +85° C Ondulación de salida (carga completa) - Típico 5mVpp, Máximo 10mVpp Eficiencia - >55% @ Vout 2500 V (-20° C ÷ +70° C)
