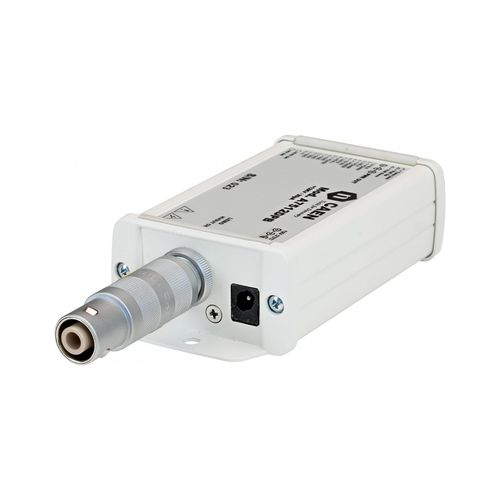

Módulo de alimentación de E/S A7512DB

Un solo canal HV de sobremesa tensión de salida 0 ÷ 12 kV 20 μA corriente máxima de salida Disponible con polaridad positiva o negativa Conector de salida HV LEMO resolución del monitor de tensión de 200 mV resolución del monitor de corriente de 500 pA Control digital de la tensión de salida Memoria interna para almacenamiento permanente de calibración y configuración Control digital RS485 (permite construir una red en cadena de módulos A75xxDB) Conector LEMO 00 para alimentación del preamplificador Lógica de enclavamiento para habilitación del módulo Interfaz de comandos SMART HV Vista general El módulo de fuente de alimentación A7512DB es una solución compacta de sobremesa que proporciona una fuente de alimentación estable y silenciosa para detectores de cámara de placas resistivas (RPC) de una o varias ranuras. El módulo alberga un canal de alta tensión controlado digitalmente que proporciona una tensión máxima de 12 kV con una resolución de monitorización de 200 mV La corriente de salida máxima es de 20 μA, con una resolución de monitorización de 500 pA. Está disponible con tensión de salida positiva o negativa. La salida de HV se suministra a través del conector LEMO HV. Se pueden programar los siguientes parámetros de canal Tensión de salida: 0 ÷ 12 kV paso: 200 mV Límite de corriente 0 ÷ 20 μA paso: 1 nA Rampa de tensión arriba/abajo 1 ÷ 500 V/seg paso: 1 V/seg Parámetro TRIP El control de la fuente de alimentación se puede realizar a distancia, a través de RS485, lo que permite construir una red en cadena de módulos A75xxDB. El A7512DB también incluye una salida de polarización a través del conector LEMO 00 para la alimentación de preamplificadores. Dispone de tres opciones diferentes: 2,8 V / 3,3 V / 5 V (potencia máxima de salida: 3 W). Las características de seguridad incluyen: Detección de sobrecorriente: si el canal intenta consumir una corriente superior a Iset, la tensión de salida se ajusta automáticamente para mantener la corriente por debajo del límite Iset.
