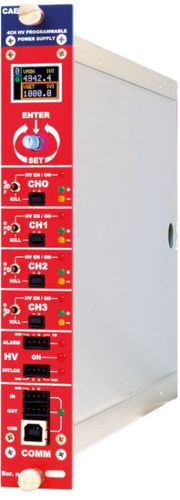

Módulo de alimentación de E/S N1410

4 canales independientes en módulo NIM 1U rango de salida de 1 kV / 200 µA Canales con polaridad positiva o negativa seleccionable individualmente Conectores de salida SHV Retorno común flotante Baja ondulación Alerta de sub/sobretensión, sobrecorriente y protección de tensión máxima Lógica de enclavamiento para habilitación de placa y desactivación de canal individual resolución del monitor de corriente de 5 nA (con Imon-Zoom x10: 500 pA) Pantalla gráfica en color Control local y remoto (USB2.0/RS485/RS232) Capacidad de conexión en cadena Ecualizador de potencia de entrada de CC opcional Herramientas de software para facilitar la gestión de canales Información general El Mod. N1410 proporciona 4 canales independientes de Alta Tensión en una mecánica NIM de ancho único. Cada canal puede proporcionar una tensión máxima de ±1kV, una corriente máxima de 200µA . La polaridad de salida se puede seleccionar independientemente para cada canal. Los canales tienen retorno común flotante (retorno común aislado de la masa de la caja); las salidas de AT se suministran a través de conectores SHV. Las velocidades de rampa ascendente y descendente de la salida HV pueden seleccionarse independientemente para cada canal en el rango 1÷100 V/s en pasos de 1 V/s.El módulo presenta una resolución Iset/Imon de 5 nA. Las características incluyen Zoom Imon, aumentando la resolución a 500 pA. El control de la fuente de alimentación puede realizarse localmente, asistido por una pantalla gráfica en color, o a distancia, mediante USB, RS232 o RS485, permitiendo este último construir una red en cadena de módulos N14XX. También se puede controlar a través de TCP/IP mediante la unidad de ventilador inteligente de CAEN NIM8301. Existe un completo conjunto de herramientas de software gratuitas para controlar esta unidad: GECO2020 con una interfaz gráfica de usuario fácil de usar y la biblioteca CAEN HV Wrapper para el desarrollo de software personalizado. EPICS y LabVIEW también son compatibles
