Unidad FPGA personalizable por el usuario
Entradas LVDS/ECL/PECL (diferenciales)
64 entradas, ampliable a 162 (con 32 salidas)
32 salidas, ampliable a 130 (con 64 entradas)
32 generadores de puerta y retardo programables independientes
3 ranuras de expansión para tarjeta piggyback
Conexión Mini-USB 2.0
Vista general

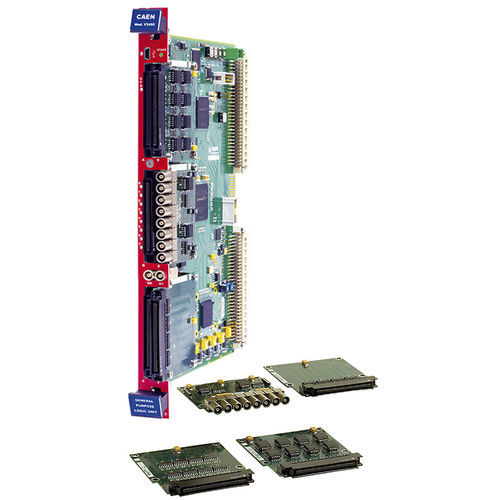

El V2495 es una FPGA programable de propósito general y una unidad de E/S alojada en un módulo VME 6U de 1 unidad de ancho. La placa es una solución adecuada para la implementación de funciones digitales como Coincidencia, Lógica de disparo, Generador de puertas y retardos, Registro de entrada/salida y más.
La arquitectura del V2495 se basa en la FPGA de usuario (Altera Cyclone V 5CGXC4, 50K Elementos Lógicos) que está directamente interconectada con las E/S del panel frontal (hasta 162 entradas y hasta 130 salidas) y con un bus local interno.
El V2495 puede controlarse y programarse "sobre la marcha" a través del bus VME o directamente a través del conector Mini-USB del panel frontal. Se proporciona gratuitamente una herramienta de Software para cargar fácilmente el Firmware personalizado en la FPGA de Usuario.
El V2495 también se completa con 32 líneas de retardo internas que pueden utilizarse para generar señales de puerta y retardo programables. La interfaz de canal puede ampliarse libremente añadiendo hasta tres tarjetas piggyback independientes (hay 3 ranuras de expansión conectadas a la FPGA de Usuario), eligiendo entre los cinco tipos disponibles:
A395A 32 canales de entrada LVDS/ECL/PECL
A395B 32 canales de salida LVDS
A395C 32 canales de salida ECL
A395D 8 canales de entrada/salida NIM/TTL
A395E 8 canales de salida analógica de 16 bits
Por lo tanto, el Mod. V2495 puede alcanzar un número máximo de 194 canales de E/S.
---
