Detector de neutrones NBrick

de alta tensióndigitaltérmico

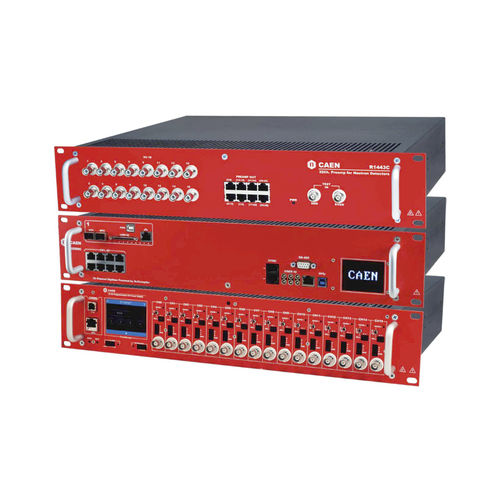

Adaptado para la lectura de tubos 3He/BaF3 Software Thanos DAQ para aplicaciones de detección de neutrones Hasta 16 detectores sensibles a la posición Proporciona alta tensión, etapa de preamplificación y procesamiento digital de impulsos Montaje en bastidor para instrumentos SANS y detectores de seguridad nuclear Visión general El NBrick es un sistema de montaje en bastidor compuesto por tres placas: R1443C Preamplificador sensible a la carga diseñado específicamente para válvulas 3He/BF₃ (32 canales / HV independiente) Procesador de impulsos R5560C 32 canales 14 bits 125 MS/s Placa de alto voltaje R8033 (Mod. R8033DP: 16 canales +4kV/3mA) Las tres unidades combinadas forman un sistema de lectura completo para aplicaciones de detección de neutrones, permitiendo la lectura de hasta 16 tubos 3He/BF3 de detección de posición. Proporciona alta tensión de hasta 4 kV para la polarización de tubos 3He/BF3 y una etapa de preamplificación adecuada con una ganancia total de 0,85 a 19 V/pC y una sensibilidad de 2 mV/fC. Gracias a la arquitectura basada en Flash ADC, el procesador de impulsos puede soportar tasas de eventos de hasta 100 kcps por canal. El firmware integrado realiza la división de carga resistiva para la reconstrucción de la posición y emite datos de energía/tiempo. CAEN proporciona el software Thanos DAQ, que permite al usuario gestionar de forma remota los digitalizadores de alto voltaje y adquirir formas de onda, espectros de energía, espectros ToF y realizar la reconstrucción de la posición. Las figuras siguientes muestran algunos ejemplos de medidas realizadas con 4 tubos de 3He y una fuente de 252Cf. Los neutrones emitidos se moderaron utilizando un blindaje de polietileno, por lo que se detectaron neutrones térmicos.
