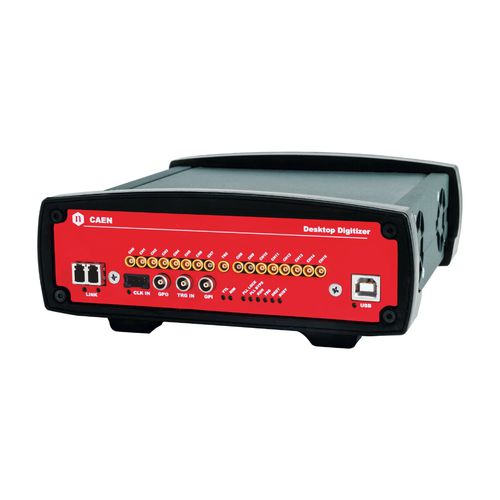

Digitalizador hasta 5 GS/s DT5742

16 canales12 bitsPCIe

El Mod. DT5742 es un módulo de sobremesa que alberga un digitalizador de condensador conmutado de 16+1 canales de 12 bits y 5 GS/s. El rango dinámico de entrada es de 1 Vpp en conectores coaxiales MCX single-ended (DAC de 16 bits en cada canal para controlar el DC Offset). El digitalizador se basa en el chip Switched Capacitor Array DRS4 (Domino Ring Sampler). Esta tecnología se basa en una serie de 1024 condensadores (memoria analógica) en los que la señal analógica de entrada se muestrea continuamente de forma circular. La frecuencia de muestreo es de 5 GHz por defecto y puede programarse a 2,5 GHz, 1GHz y 750 MHz. La conversión analógica a digital no es simultánea con la fase de muestreo del chip, y se inicia en cuanto se cumple la condición de disparo, produciendo así un tiempo muerto de 110 μs en caso de que sólo se digitalicen las entradas analógicas, 181 μs cuando también se digitaliza el disparo rápido TR0. Cuando el disparo detiene el muestreo del chip DRS4 (fase de retención), el buffer de memoria analógica se congela, y el contenido de la celda se pone a disposición del ADC de 12 bits para la conversión digital. La memoria digital permite almacenar eventos posteriores, aunque la lectura no se haya iniciado todavía. Además, dado que los búferes de memoria digital funcionan como FIFOs, la actividad de lectura desde USB o Enlace Óptico no afecta a las operaciones de escritura de eventos posteriores. Las fuentes de disparo disponibles son: Disparo Externo, disparo en el conector TRG-IN, común a todos los grupos habilitados. Disparo local rápido (baja latencia), disparo en el conector TR0, común a todos los grupos habilitados. Este modo se denomina "Rápido" o "Baja Latencia" ya que la latencia de disparo para retener el DRS4 se reduce respecto al disparo externo.
