Digitalizador hasta 5 GS/s V1742

32 canales12 bitsPCIe

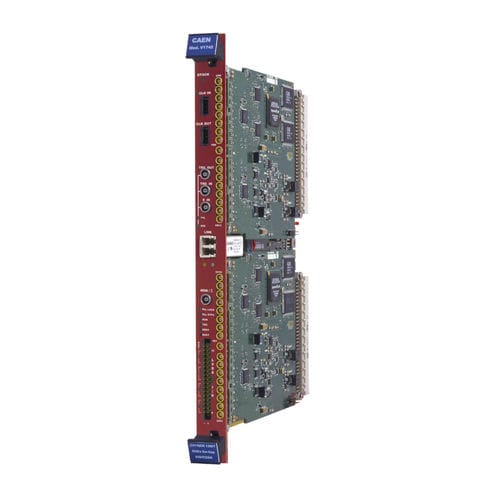

El CAEN Mod. V1742 es un módulo VME 6U de 1 unidad de ancho que alberga 32+2 secciones de digitalizador de condensador conmutado de 12 bits y 5 GS/s de canal. El rango dinámico de entrada es de 1 Vpp en conectores coaxiales MCX de terminación única (DAC de 16 bits en cada canal para controlar el desplazamiento de CC). El digitalizador se basa en el chip Switched Capacitor Array DRS4 (Domino Ring Sampler). Esta tecnología se basa en una serie de 1024 condensadores (memoria analógica) en los que la señal analógica de entrada se muestrea continuamente de forma circular. La frecuencia de muestreo es de 5 GHz por defecto y puede programarse a 2,5 GHz, 1GHz y 750 MHz. La conversión analógica a digital no es simultánea con la fase de muestreo del chip, y se inicia tan pronto como se cumple la condición de disparo, produciendo así un tiempo muerto de 110 μs en caso de que sólo se digitalicen las entradas analógicas, 181 μs cuando también se digitaliza el disparo rápido TRn. Cuando el disparo detiene el muestreo del chip DRS4 (fase de retención), el buffer de memoria analógica se congela, y el contenido de la celda se pone a disposición del ADC de 12 bits para la conversión digital. La memoria digital permite almacenar eventos posteriores, aunque la lectura no se haya iniciado todavía. Además, dado que los búferes de memoria digital funcionan como FIFOs, la actividad de lectura desde VME u Optical Link no afecta a las operaciones de escritura de eventos posteriores. Las fuentes de disparo disponibles son: - Disparo Externo, disparo en el conector TRG-IN, común a todos los grupos habilitados. - Disparo local rápido (baja latencia), disparo en los conectores TR0 y TR1, común a las parejas de grupos. Este modo se denomina "Rápido" o "Baja Latencia" ya que la latencia de disparo para retener el DRS4 se reduce respecto al disparo externo.
