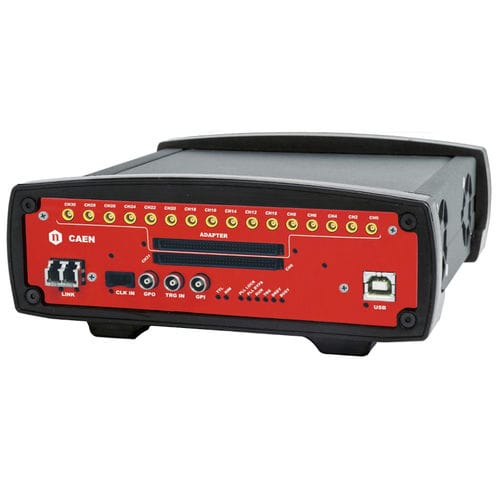

Digitalizador hasta 62,5 MS/s DT5740

32 canales12 bitsPCIe

El DT5740 es un digitalizador de sobremesa de forma de onda de 32 canales y 12 bits a 62,5 MS/s (65 MS/s utilizando reloj externo) con dinámica de entrada de 2 Vpp single ended en conectores ERNI SMC. también hay disponibles 16 canales en conectores coaxiales MCX. También está disponible una versión con un rango de escala completa de entrada de 10 Vpp (single ended) (DT5740C). El offset de CC es ajustable mediante un DAC de 16 bits en cada grupo de 8 canales en el rango de ±1 V (±5 V). El módulo dispone de una entrada de reloj en el panel frontal y un PLL para la síntesis de reloj a partir de referencias internas/externas. El flujo de datos se escribe continuamente en un búfer de memoria circular. Cuando se produce el trigger, la FPGA escribe otras N muestras para el post trigger y congela el buffer que puede ser leído por USB o Optical Link. La adquisición puede continuar sin tiempos muertos en un nuevo buffer. Cada canal dispone de un búfer multievento SRAM de 192 kS divisible en 1 ÷ 1024 búferes de tamaño programable. La lectura (por USB o enlace óptico) de un búfer congelado es independiente de las operaciones de escritura en el búfer circular activo (almacenamiento de datos ADC). El DT5740 admite la sincronización multiplaca, lo que permite sincronizar todos los ADC a una fuente de reloj común y garantizar la alineación de los sellos de tiempo de disparo. Una vez sincronizados, todos los datos estarán alineados y serán coherentes a través de múltiples placas DT5740. La señal de disparo se puede proporcionar externamente a través de la entrada de disparo del panel frontal, así como a través del software, pero también se puede generar internamente gracias a la capacidad de autodisparo del umbral. El DT5740 alberga interfaces USB 2.0 y Optical Link. USB 2.0 permite transferencias de datos de hasta 30 MB/s.
