Digitalizador hasta 3,2 GS/s V1743

16 canalesPCIeVME

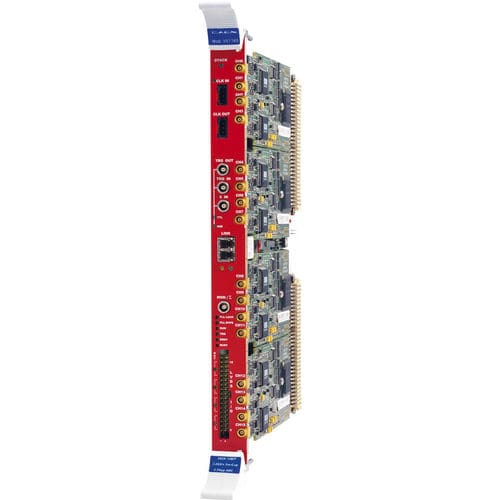

El CAEN Mod. V1743 es un módulo VME 6U que alberga un digitalizador de condensador conmutado de 16 canales y 12 bits a 3,2 GS/s, con una dinámica de entrada single-ended de 2,5 Vpp, fruto de la colaboración con CEA/IRFU & CNRS/IN2P3/LAL y basado en el chip SAMLONG. Un DAC programable en cada canal permite el ajuste de DC Offset en el rango de ±1,25 V. Las señales analógicas de entrada se muestrean continuamente en los SAMLONG (intervalos de muestreo de hasta 312,5 ps) en un búfer de memoria analógica circular (1024 celdas). Cuando llega una señal de disparo, todos los búferes de memoria analógica se congelan y posteriormente se digitalizan con una resolución de 12 bits en un búfer de memoria digital. Durante el proceso de conversión analógica a digital, el V1743 no puede manejar otros disparos (Tiempo Muerto: 115 us). El buffer de memoria permite almacenar hasta 7 eventos completos por cada canal (1 evento = 1024x12bit). El buffer puede ser leído por bus VME o Enlace Óptico simultáneamente con la operación de escritura de eventos sucesivos. El módulo incorpora entrada y salida de reloj en el panel frontal, así como un PLL para síntesis de reloj a partir de referencias internas/externas. El V1743 admite la sincronización multiplaca, lo que permite sincronizar todas las memorias de condensador conmutado a una fuente de reloj común y garantizar la alineación de los sellos de tiempo de disparo. Una vez sincronizados, todos los datos estarán alineados y serán coherentes en varias tarjetas V1743
