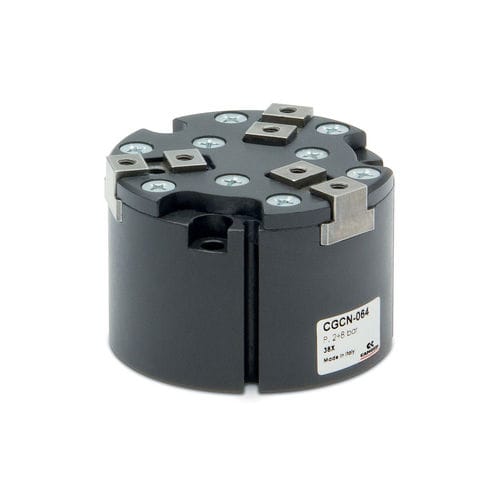

Pinza de prensión neumática CGCN series

concéntricade 3 mandíbulasmagnética

Las nuevas pinzas neumáticas de la serie CGCN están disponibles en 5 tamaños diferentes (50, 64, 80, 100, 125). Su diseño compacto permite una alta fuerza de sujeción y carreras largas en dimensiones reducidas. Gracias al imán permanente integrado en el pistón de la pinza, los sensores magnéticos de proximidad de la Serie CSD se pueden insertar en las ranuras del cuerpo. Tipo de construcción - Pinza de tres dedos autocentrable con guía-T Funcionamiento - doble efecto Tamaños - 50, 64, 80, 100, 125 mm Transmisión de fuerza - Palanca Conexiones de aire - M5 (50, 64, 80), G1/8 (100, 125) Presión de trabajo - 2 ÷ 8 bar Temperatura de trabajo - 5°C ÷ 60°C Temperatura de almacenaje - -10°C ÷ 80°C Máx. frecuencia de uso - 5 Hz (50, 64); 3 Hz (80); 2 Hz (100, 125) Repetibilidad - ≤ 0.05 mm Intercambiabilidad - 0.1 mm Fluido - Aire filtrado en clase 7.4.4 de acuerdo a ISO 8573-1. En caso que se use aire lubricado, se recomienda usar aceite ISOVG32 y nunca interrumpir la lubricación. Lubricatión - Despues de 10 millones de ciclos, engrasar las zonas de deslizamiento usando grasa Molykote DX. Clase de protección - IP40 Compatibilidad - Directiva ROHS Certificaciones - ATEX (II2G Ex h IIC T4 Gb II2D Ex h IIIC T120 ° Db -20 ° C≤Ta≤70 ° C). Agregue EX al final del código comercial para solicitar la versión ATEX Materiales - libre de PTFE, silicón y cobre
