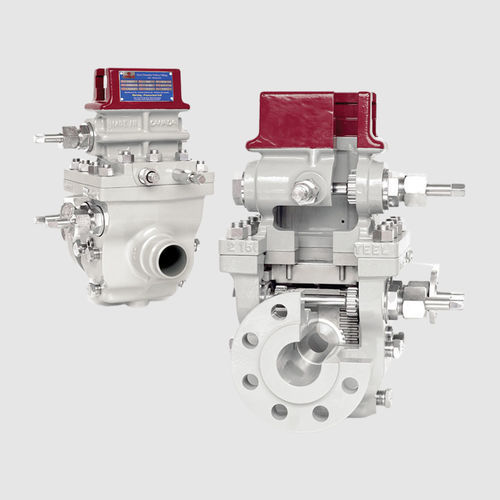

Caudalímetro de diafragma

volumétricopara líquidoDN50 - 2"

El accesorio de orificio de doble cámara Canalta permite realizar mediciones precisas del caudal e inspeccionar y cambiar la placa de orificio sin desmontar ni despresurizar la línea de caudal. Todos los accesorios se suministran de serie con un paquete de documentación que incluye una prueba hidráulica, una prueba de funcionamiento, una prueba de estanqueidad de la válvula interior, una inspección de control de calidad e informes de pruebas de materiales. La trazabilidad se mantiene de acuerdo con el programa de control de calidad ISO-9001. Los racores se fabrican siguiendo las directrices de ASME 16.34 y ASME 16.5. Cuando es necesario, se pueden realizar pruebas de radiografía, alivio de tensión, ultrasonidos, partículas magnéticas y penetración de colorante líquido, presentando los informes pertinentes. Diseño Los accesorios de orificio suministrados en Canadá se fabrican de acuerdo con el Programa de Control de Calidad de ABSA y llevan un número de registro CRN. Número de aprobación AF-0014 de Industry Canada. De conformidad con ASME 16.34 y ASME 16.5, especificaciones ASTM, AGA-3 última edición e ISO-5167. Materiales del cuerpo A216 WCB, A216 WCC, A352 LCC, A358 CF8M, A995 Gr4A, A995 Gr6A, Personalizado Piezas internas Acero al carbono AISI 4130, acero inoxidable 316 o A351 CF8M Tamaños y clase ANSI 2" a 12", 150 a 2500 ANSI brida de cara elevada 14" a 16", 150 a 1500 ANSI brida de cara elevada 18" a 30", 150 a 600 ANSI brida frontal elevada bridas de 600, 900 y 1500 también disponibles con brida frontal RTJ Conexiones U/S D/S Diseño de cuello de ala (cuello de soldadura U/S, brida D/S) Brida x Brida Cuello de soldadura en ambos extremos Tamaño interior 40, 60, 80, 100, 120, 160 y tamaños personalizados Compuestos de sellado Barra de sellado - Junta tórica de HNBR estándar, junta opcional Ejes - Empaquetadura de teflón estándar, junta tórica de HNBR opcional
