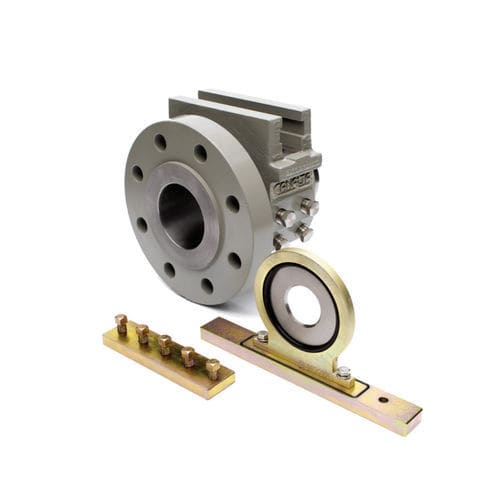

Caudalímetro de diafragma

volumétricopara líquidoDN50 - 2"

El accesorio de orificio de cámara única Canalta está diseñado y fabricado para facilitar la sustitución o inspección de la placa de orificio tras la despresurización. Todos los accesorios incluyen de serie un paquete de documentación que incluye una prueba hidráulica, una prueba de funcionamiento, una prueba de estanqueidad de la válvula interior, una inspección de control de calidad e informes de pruebas de materiales. La trazabilidad se mantiene de acuerdo con el programa de control de calidad ISO-9001. Los racores se fabrican siguiendo las directrices de ASME 16.34 y ASME 16.5. Cuando es necesario, se pueden realizar pruebas de radiografía, alivio de tensión, ultrasonidos, partículas magnéticas y penetración de colorante líquido, presentando los informes pertinentes. Diseño Los accesorios de orificio suministrados en Canadá se fabrican de acuerdo con el Programa de Control de Calidad de ABSA y llevan un número de registro CRN. Número de aprobación AF-0014 de Industry Canada. De conformidad con ASME 16.34 y ASME 16.5, especificaciones ASTM, AGA-3 última edición e ISO-5167. Materiales del cuerpo SA216 WCB, SA352 LCC o A351 CF8M Tamaños y clase ANSI bridas 600, 900 y 1500 también disponibles en brida de cara RTJ Conexiones U/S D/S Diseño de cuello de ala (cuello de soldadura U/S, brida D/S) Brida x Brida Cuello de soldadura en ambos extremos Tamaño interior 40, 60, 80, 100, 120, 160 y tamaños personalizados Compuestos de sellado Barra de sellado - Junta tórica de HNBR estándar, junta opcional Placa de orificio - Junta HNBR conformada Tipo "K" Edición 2000 en un anillo retenedor de acero inoxidable 316 Junta tórica HNBR de doble anillo estándar en un conjunto de anillo retenedor de acero inoxidable 316 Sello a presión de teflón Conjunto de dos piezas de teflón virgen
