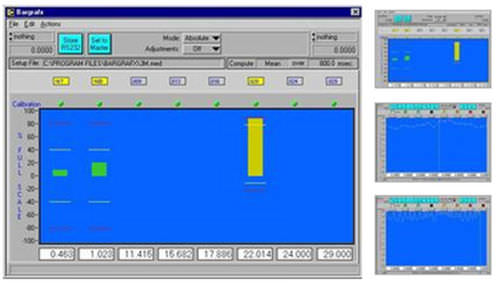

Software de medición Bargrafx™

de adquisición de datosde calibraciónde ingeniería

Bargrafx™ es una aplicación de adquisición de datos basada en LabView®. Cuando se utiliza junto con el equipo de medición sin contacto Capacitec, se forma una poderosa herramienta para la medición de precisión de pequeñas brechas, como las que se encuentran en aplicaciones de revestimiento de troqueles de ranura. Se pueden lograr precisiones de más de 10 micropulgadas (0,25 micras). Gracias al entorno de software Bargrafx, es posible utilizar sólo dos canales de amplificación junto con varios palpadores de doble sensor mediante el uso de una arquitectura de "canal virtual" y seguir manteniendo altas precisiones con poca pérdida de alcance general. Este enfoque de "instrumento virtual" ahorra miles de dólares en costes de hardware. Características Aplicación de adquisición de datos basada en LabView® de National Instruments que se ejecuta en un PC estándar con Windows 10 Programa de acondicionamiento de señal de linealización avanzada Bargrafx™ Equation Editor permite asignar équations lineales o aritméticas a 8 barras de visualización para una interfaz de usuario de gráfico de barras general Editor de límites de ecuaciones Bargrafx El módulo de calibración en tiempo real de Bargrafx toma la tensión de salida analógica del amplificador y la escala en unidades lineales de ingeniería (inglesas o métricas) mediante interpolación polinómica (hasta 5º grado) Ventajas Facilidad de configuración y uso con software estándar del sector Se pueden alcanzar precisiones superiores a 10 micropulgadas (0,25 micras) Permite sumar, restar, multiplicar o dividir cualquier canal linealizado de cualquier otro canal linealizado para obtener relaciones aritméticas posteriores como suma, grosor de separación, inclinación, desviación, etc. Permite que el gráfico de barras asignado refleje la crítica superior, la advertencia superior y la crítica inferior,
