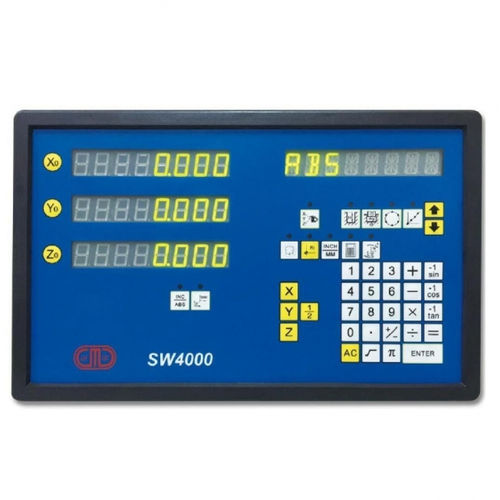

Visualizador alfanumérico SW4000 series

para metrologíade posición

Lector digital multifuncional SW4000 CARMAR TAIWAN Lector digital multifuncional El lector digital multifuncional de la serie SW4000 puede instalarse en todo tipo de máquinas herramienta para suministrar las funciones de posicionamiento y metrología. Tenemos DRO para 2 ejes, 3 ejes, EDM y 8 ejes. - Especificaciones de hardware 1. Tensión de entrada : AC 90V - 240V 2. Consumo de energía : Max. 15W 3. Dimensiones : 295mm x 185mm x 45mm 4. Peso : 1,45 kg 5. Señales de escala lineal : Onda cuadrada TTL ortogonal, frecuencia ＜ 2 MHZ, Corriente＞1 mA 6. Selección de resolución: 0.1μm, 0,2μm, 0,5μm, 1μm, 2μm, 5μm, 10μm, 20μm, 50μm Funciones del software 1. Ajuste de coordenadas a cero. 2. cálculo de ½ para localizar el centro de la pieza de trabajo. 3. Conversión ABS/ INC, selección de diámetro/ radio. 4. Función de encogimiento. 5. DIR: Ajuste de la dirección de las coordenadas. 6. Detección RI: fijación y recuperación de un punto de referencia para el mecanizado. 7. Compensación de errores: compensación lineal. 8. CODIFICADOR ROTATIVO: 1°～0,0001°. 8. Memoria de fallo de alimentación instantánea. 9. Múltiples funciones de mecanizado: (1) Mecanizado de círculo de pernos (2) Ángulo R (3) Dividir agujeros en una línea oblicua (4) Mecanizado en línea oblicua Número de pedido: 1. Mecanizado en arco , Mecanizado en rampa (SW4000-2, SW4000-3) 2. Mecanizado por electroerosión (SW-4000-E) 3. Detección de bordes, función de torno (opcional)
