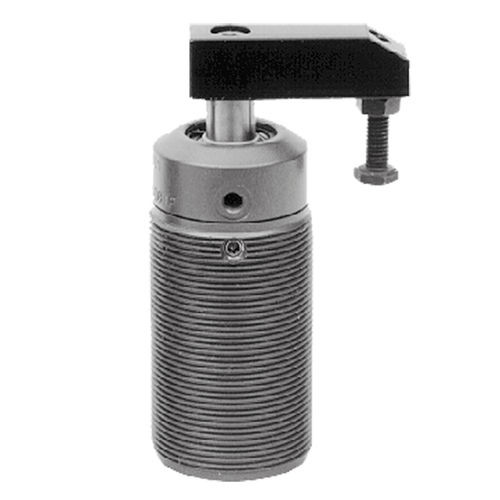

Brida de sujeción neumática CLR-18xx-x0x-ASC series

pivotantecuerpo roscado

100 psi máx. (Aire) Doble acción Versión operada por aire de nuestras populares abrazaderas hidráulicas de columpio, para aplicaciones que requieren una ligera fuerza de sujeción. El brazo se balancea claramente para facilitar la carga, con un robusto mecanismo de leva helicoidal. El brazo puede ser montado para iniciar su giro de 90° desde cualquier posición dentro de 360°. Un pistón magnético estándar permite controlar la posición de sujeción y des sujeción. La versión totalmente roscada que se muestra aquí es ideal para montarla a través de una placa de fijación, para mantener las líneas de aire fuera del área de trabajo. Hay disponible una base de brida opcional para posibilidades de montaje adicionales. Disponible en cinco tamaños, cada uno con la opción de giro en el sentido de las agujas del reloj o en sentido contrario. Fuerza de sujeción a 100 psi con un brazo estándar: 31 libras (3 series) 83 libras (Serie 4) 126 libras (Serie 5) 200 libras (Serie 6) 310 libras (Serie 7) Las abrazaderas de balanceo son cilindros de tracción en los que parte del recorrido total se utiliza para balancear el pistón, y el recorrido restante está disponible como rango de sujeción. Aplicando presión de aire al puerto A (de sujeción), el brazo gira 90º sobre la pieza y luego las pinzas se bajan. Al cambiar la presión al puerto B (desbloqueo), se levanta el brazo y luego se lo gira 90° para cargarlo/descargarlo Véase la información de aplicación para un ejemplo típico de conexión de aire. Utilice una válvula de retención de aire entre el suministro de aire y la válvula de sujeción de aire para protegerse contra la pérdida de presión si el suministro de aire falla. Utilice siempre un filtro/regulador/lubricador. Para prolongar la vida útil de la abrazadera, instale un secador extractor de aire antes del filtro/regulador/lubricador. No se debe restringir de ninguna manera el movimiento de giro.
