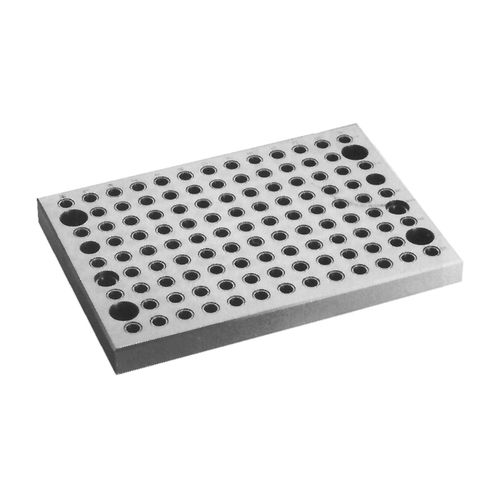

Placa de fijación de precisión CL-BF00-0112
de hierro fundidorectangular

placa de fijación de precisión
placa de fijación de precisión
placa de fijación de precisión
placa de fijación de precisión
Añadir a mis favoritos
Añadir al comparador


Características

Tipo
de precisión
Material
de hierro fundido
Forma
rectangular

Descripción

¡Nuevo artículo! Placas de herramientas modulares ideales para centros de mecanizado vertical, que incorporan nuestro sistema modular estándar (1/2-13). El material de hierro fundido proporciona una precisión superior, estabilidad dimensional y amortiguación de la vibración. Acabado mecanizado con tolerancias ajustadas, con una rejilla de agujeros multiusos espaciados a 2.0000" dentro de .0008" de la posición real. Estas placas de herramientas rectangulares pueden conectarse con precisión para crear muchas combinaciones de longitud y anchura. Las placas pueden ser montadas tanto a lo largo como a lo ancho. La longitud de cada placa es igual al ancho del siguiente tamaño más grande, permitiendo muchas combinaciones posibles al girar las placas 90°. El tamaño de 20" x 24" se muestra aquí. Cada agujero multiuso de una placa o bloque de herramientas del sistema estándar MF40 tiene un casquillo de identificación de 1/2" en la parte superior con un inserto roscado de 1/2-13 debajo. Los agujeros multiusos están situados en un preciso patrón de cuadrícula de 2.0000", espaciados dentro de ±.0008 pulgadas de la posición real. Los tornillos de localización, con un hombro de tierra de precisión, se utilizan para localizar y sujetar al mismo tiempo. Se necesitan dos llaves de localización para ubicar una placa de herramientas rectangulares en una mesa con ranura en T (pídalas por separado para que se ajusten a una máquina específica). Cada placa tiene dos juegos de agujeros de localización, para el montaje a lo largo o a lo ancho. Los agujeros de montaje se ajustan a casi cualquier espacio de ranura métrico o de EE.UU. Se fijan con tornillos de cabeza hueca y tuercas en T (pedir por separado). Vea los productos relacionados abajo para los accesorios de montaje.

---
