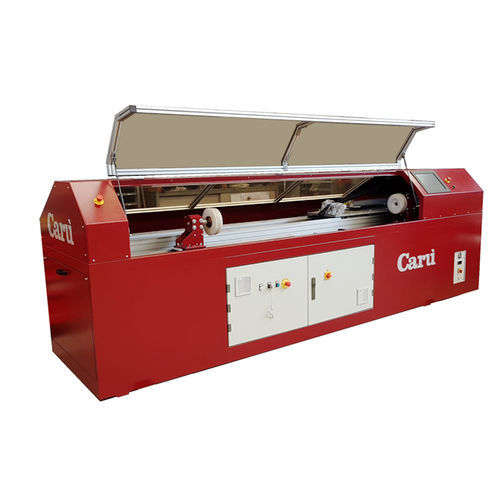

Máquina de grabado láser ZEUS

de tejidospara procesosindustrial

MÁQUINA DE GRABADO LÁSER PARA LA IMPRESIÓN DE PANTALLAS ROTATIVAS Y RODILLOS Y MANGAS FLEXOGRÁFICAS SISTEMA DE GRABADO LÁSER DIRECTO La máquina de grabado por láser consta de dos partes principales: una fuente de láser y un sistema controlador. El haz emitido por el láser permite al controlador trazar patrones en la superficie del rodillo. El controlador (ordenador) controla la dirección, la intensidad, la velocidad de movimiento y la propagación del rayo láser dirigido a la superficie. El punto en el que el rayo láser toca la superficie del rodillo debe estar en el plano focal del sistema óptico del láser, y suele ser sinónimo de su punto focal. Este punto suele ser pequeño, menos de una fracción de milímetro (dependiendo de la longitud de onda óptica). Sólo el área dentro de este punto focal se ve afectada significativamente cuando el rayo láser pasa por la superficie. La energía suministrada por el láser modifica la superficie del material bajo el punto focal. Así es como se elimina el material de la superficie para crear un grabado. El material de la superficie se vaporiza durante el grabado por láser, la ventilación mediante el uso de sopladores y una bomba de vacío que son necesarios para eliminar los humos derivados de este proceso, y para la eliminación de los residuos en la superficie para permitir que el láser continúe grabando. La velocidad a la que el rayo se desplaza por el material también se tiene en cuenta a la hora de crear patrones de grabado. Cambiar la intensidad y la dispersión del rayo permite una mayor flexibilidad en el diseño. Por ejemplo, al cambiar la proporción de tiempo (conocida como "ciclo de trabajo") que el láser se enciende durante cada pulso, la potencia entregada a la superficie de grabado puede controlarse adecuadamente para el material.
