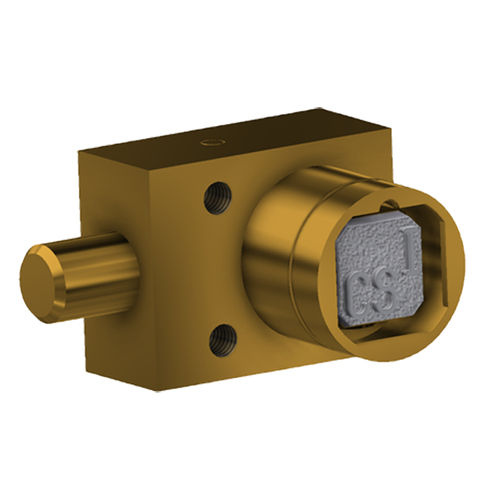

Cerradura mecánica K

interruptores eléctricosde latónde acero inoxidable

Aislamiento mecánico La cerradura K es un cerrojo mecánico operado con llave que es adecuado para el control de interruptores eléctricos. La unidad estándar viene con un perno de 15,88 mm de diámetro disponible en varias longitudes, que se utiliza para controlar la rotación o el movimiento de las manijas o conmutadores de los interruptores eléctricos. Muchos proveedores de equipos de conmutación tienen disponibles kits de montaje para los enclavamientos de Castell. La cerradura se fabrica en latón o acero inoxidable. APLICACIÓN El componente de seguridad del enclavamiento del cerrojo K se utiliza como parte de un sistema de seguridad integrado. Mientras la alimentación del sistema está encendida, las puertas de acceso a la zona de peligro están cerradas con llave. La llave A está atrapada en el entrelazado del perno K del desconector (1) mientras el proceso está encendido. Para entrar en la zona de peligro, el desconector se gira a la posición de apagado y la llave A se gira y se libera, bloqueando el desconector en la posición de desconexión. A continuación, la llave A se lleva al interruptor de puesta a tierra. La llave A se introduce en la segunda cerradura K (2) que retrae el cerrojo permitiendo que la palanca del interruptor de levas se gire para acoplarse al suelo. Una vez girada, el hueco de la leva se alinea con la siguiente cerradura K (3) con la llave B atrapada en su cerradura. La llave B se puede extraer ahora de la cerradura K (3), que ahora bloquea la palanca en su lugar asegurando que la conexión a tierra no se pueda romper. El sistema está ahora desconectado y conectado a tierra, se puede tomar la llave B para accionar el enclavamiento de acceso en la puerta de la zona peligrosa para acceder a ella.
