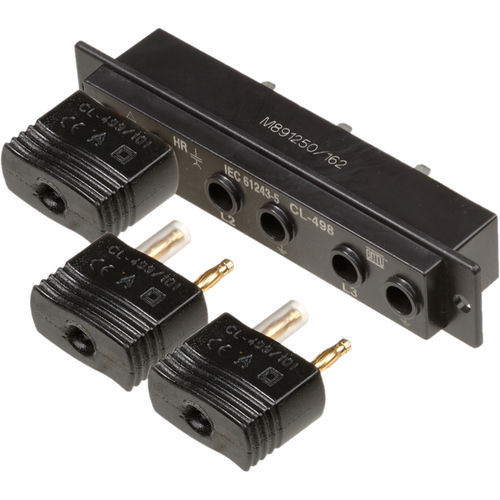

Detector de presencia CL-499-101

de tensión trifásica

Aplicación: Indicador de tensión tipo "alta impedancia HR", CEI 61243-5. Se utiliza para comprobar la ausencia o la presencia de tensión en las 3 fases, respectivamente L1, L2, L3, de una aparamenta de media tensión H.T.A., aguas abajo de los puentes divisores capacitivos. Se conecta directamente a los puntos de prueba de interfaz de los sistemas detectores de tensión separada (SVDS) tipo CL-498-00 o equivalente. La presencia de tensión se visualiza mediante un LED de alta eficacia. Características: Tensión máxima de funcionamiento: 1080 V rms. Umbral nominal: entre 70 y 90 V ± 5%. Corriente nominal en el umbral de disparo: I = 2,5 μA. Frecuencia de funcionamiento: 50/60 Hz. Presencia de tensión: LED rojo intermitente > 1 Hz. Grado de protección: IP54, doble aislamiento. Dimensiones: 48.5 x 39,5 x 19 mm.
