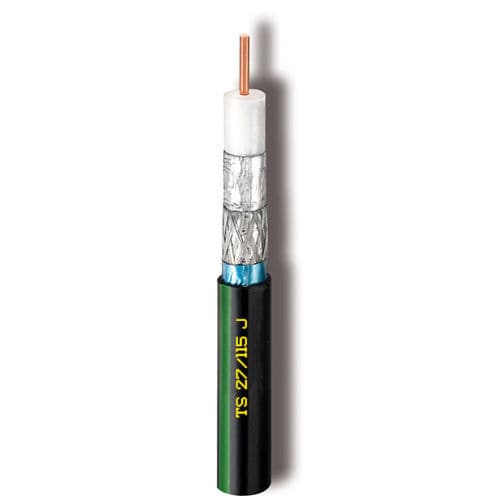

Cable eléctrico coaxial TS27/115J
de datosantena de TVaislado

cable eléctrico coaxial
cable eléctrico coaxial
cable eléctrico coaxial
Añadir a mis favoritos
Añadir al comparador


Características

Tipo
de datos
Formato
coaxial, antena de TV
Tipo de protección
aislado
Estructura
redondo
Núcleo del cable
de cobre
Aplicaciones
para la distribución, para red, para antena
Número de conductores
monoconductor
Material del aislante
de polietileno
Color del aislante
negro, verde
Otras características
con armadura dieléctrica
Temperaturas

Máx.: 80 °C
(176 °F)

Mín.: -40 °C
(-40 °F)

Largo

500 m
(1640'05" )

Descripción

- Clase CPR según UE 305/2011 (DoP) : Fca - Disponibilidad : bajo demanda - Aplicación : DOCSIS 3.1 (Sistema de datos sobre coaxial) - según la norma : EN50117-11-2 - CEI-UNEL 36762 - Reacción al fuego : EN50575 DATOS DE CONSTRUCCIÓN : - Conductor interior : Ø mm : 2,70 - material : Cu - Dieléctrico : Ø mm : 11,50 - material : PEG - Lámina de película : material : APAS - Trenzado : material : CuSn - Cobertura óptica del trenzado : % : 64 - Diámetro sobre Trenza : Ø mm : 12,32 - Lámina : material : APJ - Cubierta exterior : Ø mm : 15,3 - material : PE DATOS FÍSICOS : - Contenido de cobre : kg/km : 83,1 - Peso del cable : kg/km : 188,4 - Radio de curvatura mínimo x 1/n : mm : 200 - Resistencia máxima a la tracción : N : 800 DATOS ELÉCTRICOS : - Impedancia : Ohm : 75±2@200 MHz - Capacitancia (@1kHz) : pF/m : 52 ± 2 - Relación de velocidad : % : 85 - Atenuación (a 20°C ) : - a 5 MHz : dB/100m : 0,78 - a 10 MHz : dB/100m : 1,0 - a 30 MHz : dB/100m : 1,34 - a 50 MHz : dB/100m : 1,73 - a 200 MHz : dB/100m : 3,53 - a 300 MHz : dB/100m : 4,34 - a 470 MHz : dB/100m : 5,53 - a 800 MHz : dB/100m : 7,4 - a 862 MHz : dB/100m : 7,71 - a 1000 MHz : dB/100m : 8,38 - a 1350 MHz : dB/100m : 9,92 - a 1750 MHz : dB/100m : 11,52 - a 2150 MHz : dB/100m : 12,8 - a 2400 MHz : dB/100m : 13,6 - a 3000 MHz : dB/100m : 15,4 - Pérdida de retorno estructural (SRL) : - a 5 - 470 MHz : dB : >25 - a 470 - 1000 MHz : dB : >24 - a 1000 - 2000 MHz : dB : >23 - a 2000 - 3000 MHz : dB : >22 - Impedancia de transferencia (Zt) : Clase : A++ - 5 - 30 MHz : mOhm/m : 110 - a 1000 - 2000 MHz : dB : >105 - a 2000 - 3000 MHz : dB : >90 - Resistencia del conductor de CC interior/exterior : Ohm/km : 3,4 / 3,5

---
