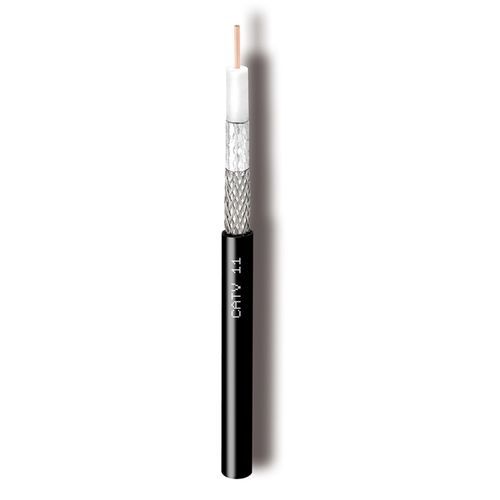

Cable eléctrico coaxial CATV11

de datosantena de TVaislado

- Clase CPR según UE 305/2011 (DoP) : Fca - Disponibilidad : bajo demanda - Aplicación : CATV - según la norma : EN50117-11-2 - CEI-UNEL 36762 - Reacción al fuego : EN50575 DATOS DE CONSTRUCCIÓN : - Conductor interior : Ø mm : 1,63 - material : Cu - Dieléctrico : Ø mm : 7,20 - material : PEG - Lámina de película : material : APAS - Trenzado : material : CuSn - Cobertura óptica del trenzado : % : 63 - Diámetro de la trenza : Ø mm : 7,85 - Cubierta exterior : Ø mm : 10,1 - Material : PE DATOS FÍSICOS : - Contenido de cobre : kg/km : 34,6 - Peso del cable : kg/km : 85,6 - Radio de curvatura mínimo x 1/n : mm : 100 - Resistencia máxima a la tracción : N : 300 DATOS ELÉCTRICOS : - Impedancia : Ohm : 75±2@200 MHz - Capacitancia (@1kHz) : pF/m : 52 ± 2 - Relación de velocidad : % : 85 - Atenuación (a 20°C ) : - a 5 MHz : dB/100m : 1,1 - a 10 MHz : dB/100m : 1,5 - a 30 MHz : dB/100m : 2,2 - a 50 MHz : dB/100m : 2,8 - a 200 MHz : dB/100m : 5,6 - a 300 MHz : dB/100m : 6,9 - a 470 MHz : dB/100m : 8,8 - a 862 MHz : dB/100m : 11,9 - a 1000 MHz : dB/100m : 12,8 - a 1750 MHz : dB/100m : 17,9 - a 2150 MHz : dB/100m : 19,8 - a 2400 MHz : dB/100m : 21,0 - a 3000 MHz : dB/100m : 24,0 - Pérdida de retorno estructural (SRL) : - a 5 - 470 MHz : dB : >30 - a 470 - 1000 MHz : dB : >28 - a 1000 - 2000 MHz : dB : >23 - a 2000 - 3000 MHz : dB : >20 - Impedancia de transferencia (Zt) : Clase : B - 5 - 30 MHz : mOhm/m : 85 - a 1000 - 2000 MHz : dB : >95 - a 2000 - 3000 MHz : dB : >95 - Resistencia del conductor de CC interior/exterior : Ohm/km : 8,5 / 10,0 - Resistencia de bucle : Ohm/km : 18,5 - Tensión de aislamiento de la cubierta (prueba de chispa) : kV : 8,0 - Corriente máxima (Ieff) : A : 16
