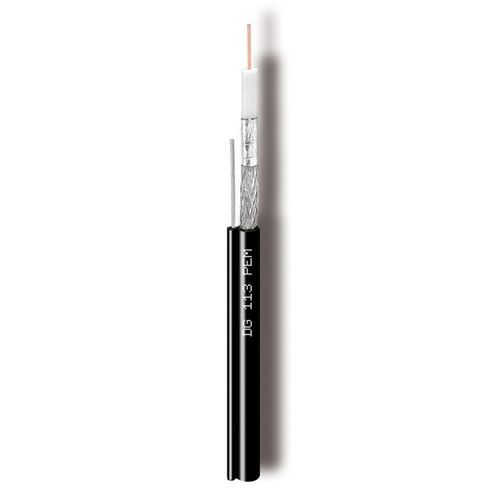

Cable eléctrico coaxial DG113PEM

de datosantena de TVaislado

- Clase CPR según UE 305/2011 (DoP) : Fca - Disponibilidad : bajo demanda - según la norma : EN50117-10-2 - Reacción al fuego : EN50575 DATOS DE CONSTRUCCIÓN : - Conductor interior : Ø mm : 1,13 - material : Cu - Dieléctrico : Ø mm : 4,80 - material : PEG - Lámina de película : material : APA - Trenzado : material : CuSn - Cobertura óptica del trenzado : % : 72 - Diámetro de la trenza : Ø mm : 5,30 - Cubierta exterior : Ø mm : 6,8x11,2 - Material : PE DATOS FÍSICOS : - Contenido de cobre : kg/km : 19,2 - Peso del cable : kg/km : 60,3 - Radio de curvatura mínimo x 1/n : mm : 35/70 - Resistencia máxima a la tracción : N : 150 DATOS ELÉCTRICOS : - Impedancia : Ohm : 75±3@200 MHz - Capacitancia (@1kHz) : pF/m : 52 ± 2 - Relación de velocidad : % : 85 - Atenuación (a 20°C ) : - a 5 MHz : dB/100m : 1,6 - a 10 MHz : dB/100m : 2,3 - a 30 MHz : dB/100m : 3,2 - a 50 MHz : dB/100m : 4,1 - a 200 MHz : dB/100m : 8,0 - a 300 MHz : dB/100m : 9,8 - a 470 MHz : dB/100m : 12,4 - a 862 MHz : dB/100m : 17,1 - a 1000 MHz : dB/100m : 18,5 - a 1750 MHz : dB/100m : 24,9 - a 2150 MHz : dB/100m : 27,9 - a 2400 MHz : dB/100m : 29,6 - a 3000 MHz : dB/100m : 33,4 - Pérdida de retorno estructural (SRL) : - a 5 - 470 MHz : dB : >30 - a 470 - 1000 MHz : dB : >28 - a 1000 - 2000 MHz : dB : >26 - a 2000 - 3000 MHz : dB : >22 - Impedancia de transferencia (Zt) : Clase : A - 5 - 30 MHz : mOhm/m : 95 - a 1000 - 2000 MHz : dB : >85 - a 2000 - 3000 MHz : dB : >75 - Resistencia del conductor de CC interior/exterior : Ohm/km : 18,0 / 13,9 - Resistencia de bucle : Ohm/km : 31,9 - Tensión de aislamiento de la cubierta (prueba de chispa) : kV : 5,0 - Corriente máxima (Ieff) : A : 8
