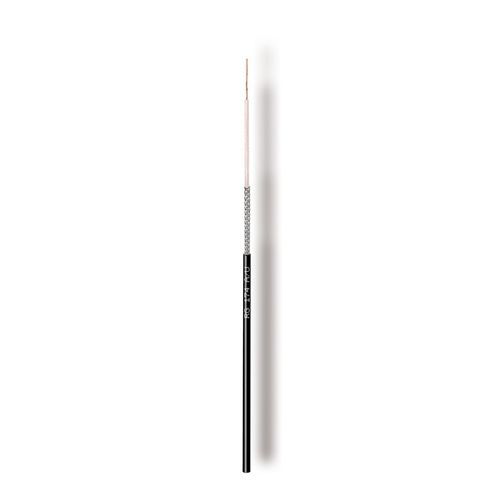

Cable eléctrico coaxial RG174A/UZHN

RFaisladoantipropagación de fuego

- Disponibilidad : bajo pedido - según la norma: MIL-C-17 DATOS DE CONSTRUCCIÓN : - Conductor interior : Ø mm : 0,48 7x0,16 - material : FeCu - Dieléctrico : Ø mm : 1,50 - material : PE - Trenza : material : CuSn - Cobertura óptica de la trenza : % : 87 - Diámetro sobre trenza : Ø mm : 1,90 - Cubierta exterior : Ø mm : 2,8 - Material : LSZH DATOS FÍSICOS : - Contenido de cobre : kg/km : 4,6 - Peso del cable : kg/km : 12,5 - Radio de curvatura mínimo x 1/n : mm : 15/30 - Resistencia máxima a la tracción : N : 120 DATOS ELÉCTRICOS : - Impedancia : Ohm : 50±2 - Capacitancia (@1kHz) : pF/m : 101 ± 2 - Relación de velocidad : % : 66 - Atenuación (a 20°C ) : - a 50 MHz : dB/100m : 20,0 - a 200 MHz : dB/100m : 43,0 - a 300 MHz : dB/100m : 51,0 - a 470 MHz : dB/100m : 63,0 - a 800 MHz : dB/100m : 83,0 - a 1000 MHz : dB/100m : 97,0 - a 1500 MHz : dB/100m : 118,0 - Pérdida de retorno estructural (SRL) : - a 30 - 300 MHz : dB : >21 - a 300 - 600 MHz : dB : >19 - a 600 - 1000 MHz : dB : >18 - Atenuación de apantallamiento (SA) : Clase : - a 30 - 1000 MHz : dB : >55 - Resistencia del conductor de CC interior/exterior : Ohm/km : 290,0 / 42,0 - Resistencia de bucle : Ohm/km : 332,0 - Tensión de aislamiento de la cubierta (prueba de chispa) : kV - 2,0
