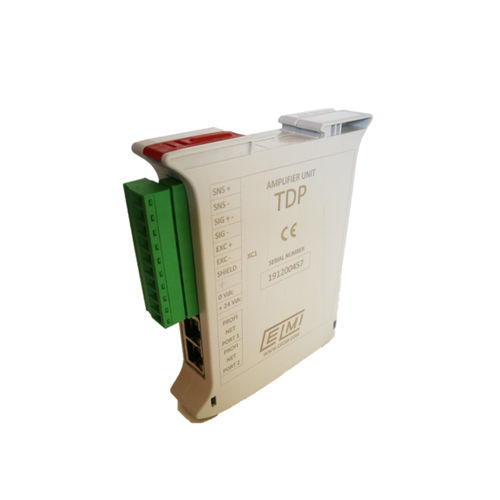

Amplificador de medidas TDP

de señaldigitalde ganancia programable

características El TDP es un amplificador de medición digital para el puente de extensómetros, que incluye un circuito de adquisición de 24 bits con ganancia programable. A través de la interfaz de E/S de Profinet es posible programar todos los parámetros operativos de la unidad: cero, ganancia (escala completa en la unidad de ingeniería) y dimensión de la ventana para el promedio de la ventana móvil. Los leds del panel frontal informan sobre el estado de funcionamiento de la unidad. Características técnicas: fuente de alimentación 24VDC ± 10% / 0.2A una interfaz para el puente de medidores de tensión, caracterizada por: suministro de puente 5 VDC - 60 mA en total (4 células de carga 350 Ohm en paralelo). adquisición con un convertidor ADC de 24 bits. linealidad 0,05% F.S. deriva térmica 0,01% F.S. / °C posibilidad de seleccionar a través del software para utilizar cables sensores independientes (conexión de 6 cables) o cables sensores internos (conexión de 4 cables). ensamblado en la guía DIN paso 23 mm. interfaz de E/S de Profinet con interruptor integrado de 2 puertos.
