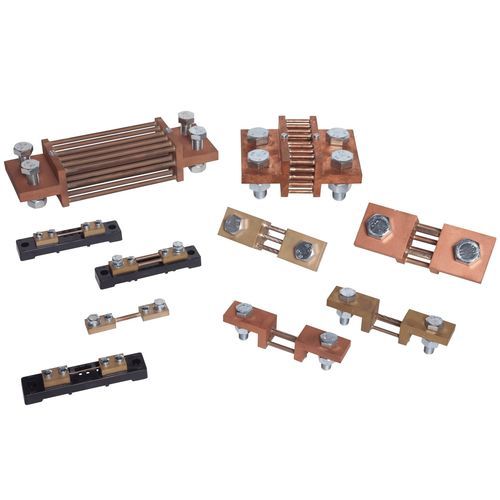

Shunt en riel DIN Shunts

de precisiónde cobre

En instalaciones de corriente continua, y especialmente para latos amperajes, los shunts son los accesorios indispensables para la medida de intensidades. Proporcionan la caida de tension (en mV) proporcional a la instensidad que circula a través de ellos, que es medible fácilmente mediante amperímetros de bobina móvil (tipos PQ y PAQ). También pueden utilizarse conectados a vatímetros (tipo DQ../1w) y otros dispositivos de medida y protección. Las caídas de tensión normalizadas son 60 mV y 150 mV. Se recomienda utilizar los shunts de 150mV cuando la caída de tensión en los cables de conexión al aparato de medida sea elevada, debido a su longuitud y/o al elevado consumo del instrumento Para el perfecto funcionamiento de los shunts, se deben seguir las siguientes indicaciones: 1. Emplear toda la superficie de contacto para fijar las pletinas. Para amperajes elevados, colocar pletina a ambos lados de los bloques de conexión 2. Las superficies de contacto deben estar limpias y, si es posible, con una fina capa de vaselina. 3. Los tornillos y tuercas deben estar perfectamente apretados. 4. Procurar una buena ventilación 5. Los shunts se pueden montar horizontal y verticalmente. El montaje horizontal permite una mejor disipación del calor.
